Özellikler:

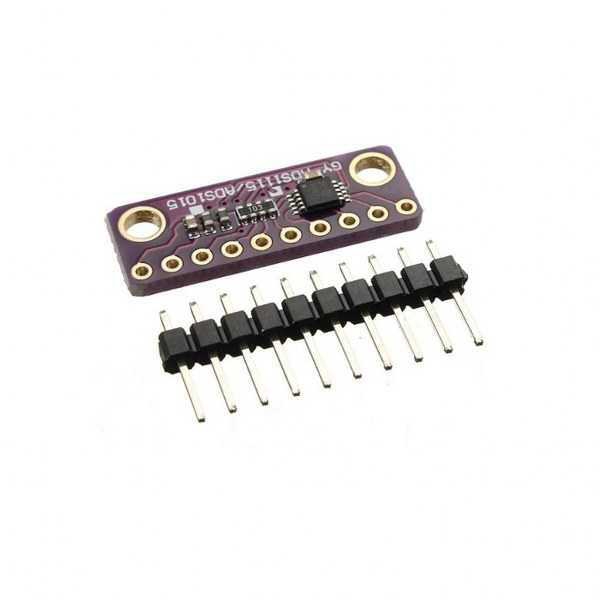

Analogdan dijitale dönüştürücüsü olmayan mikro denetleyiciler için veya daha yüksek hassasiyetli bir ADC istediğinizde ADS1115, I2C üzerinden 860 örnek/saniyede 16 bit hassasiyet sağlar. Çip, 4 tek uçlu giriş kanalı veya iki diferansiyel kanal olarak yapılandırılabilir. Güzel bir bonus olarak, daha küçük tek/diferansiyel sinyallerin tam aralığa yükseltilmesine yardımcı olmak için x16'ya kadar programlanabilir bir kazanç amplifikatörü bile içerir. Bu ADC'yi seviyoruz çünkü 2V ila 5V güç/mantık arasında çalışabiliyor, geniş bir sinyal aralığını ölçebiliyor ve kullanımı son derece kolay. Harika bir genel amaçlı 16 bit dönüştürücüdür.

Çip oldukça küçük olduğundan AVDD ve AGND'yi sessiz tutmak için ferritli bir devre kartı üzerinde geliyor. Arayüzleme I2C aracılığıyla yapılır. Adres, dört seçenekten birine değiştirilebilir (bkz. veri sayfası tablo 5), böylece 16 tek uçlu giriş için tek bir 2 kablolu I2C veriyoluna 4 adede kadar ADS1115 bağlayabilirsiniz.

GND'yi toprağa, VDD'yi mantıksal güç kaynağınıza ve SCL/SDA'yı mikro denetleyicinizin I2C bağlantı noktasına bağlayın ve verileri okumaya başlamak için örnek kodu çalıştırın.
