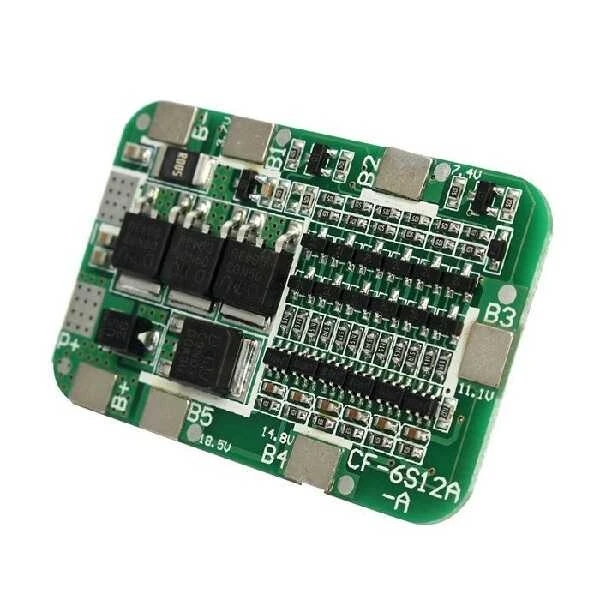

BMS Kartı, lityum pilleri aşırı şarj, aşırı deşarj, aşırı akım, kısa devre gibi durumlardan korumak için kullanılır. 6 adet 18650 Lityum pil için uygundur.

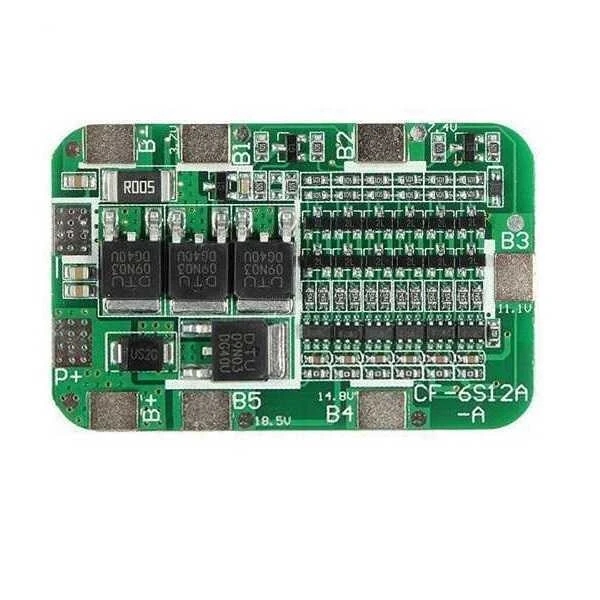

Kart Bağlantıları:

Özellikler:

• Kısa devre koruma
• Aşırı şarj - deşarj koruma
• Lampshift maksimum deşarj akımı: 15A
• Anlık deşarj akımı: 25A
• Şarj gerilimi: 25.5V
• Şarj akımı: 12-15A (MAX)
• Aşırı şarj algılama gerilimi: 4.28 ± 0.05V
• Aşırı şarj koruması gecikmesi: 0.1S
• Aşırı şarj çıkış gerilimi: 4.08 ± 0.05V
• Aşırı deşarj algılama gerilimi: 2.55 ± 0.08V
• Aşırı deşarj algılama gecikmesi: 0.1S
• Aşırı deşarj bırakma gerilimi: 2.9 ± 0.1V
• Aşırı akım algılama gerilimi: 150mV
• Aşırı akım algılama gecikmesi: 9mS
• Aşırı akım koruma akımı: 30 ± 3A
• Ana devre iletim direnci: ≤ 20mΩ
• Çalışma akımı: ≤ 30uA
• Uyku akımı (akü aşırı deşarj) ≤ 10uA
• Sıcaklık aralığı: -30 ~ + 80 °
• Boyut: 50 x 30 x 2mm
