DC-DC CVCC 15W 2A Voltaj Yükseltici ve Düşürücü Regülatör Step Up Step Donw

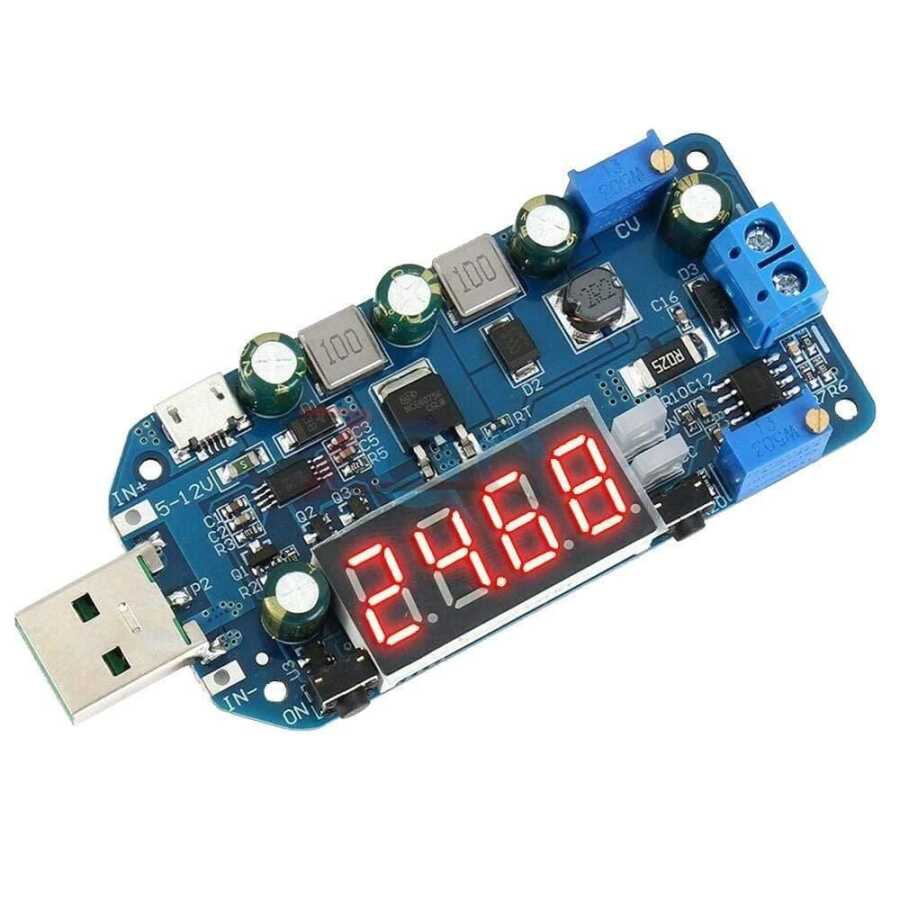

7- segment ekranlı voltaj yükseltici ve düşürücü modüldür. Çıkış voltajını, çıkış akımını ve çıkış gücünü ekrandan görüntüleyebilirsiniz. Çıkış voltajı ve akımı üzerindeki potansiyometrelerle ayarlanabilir. Normal güç kaynağı modülü, şarj cihazı ve LED sabit akım sürücüsü olarak kullanılabilir.

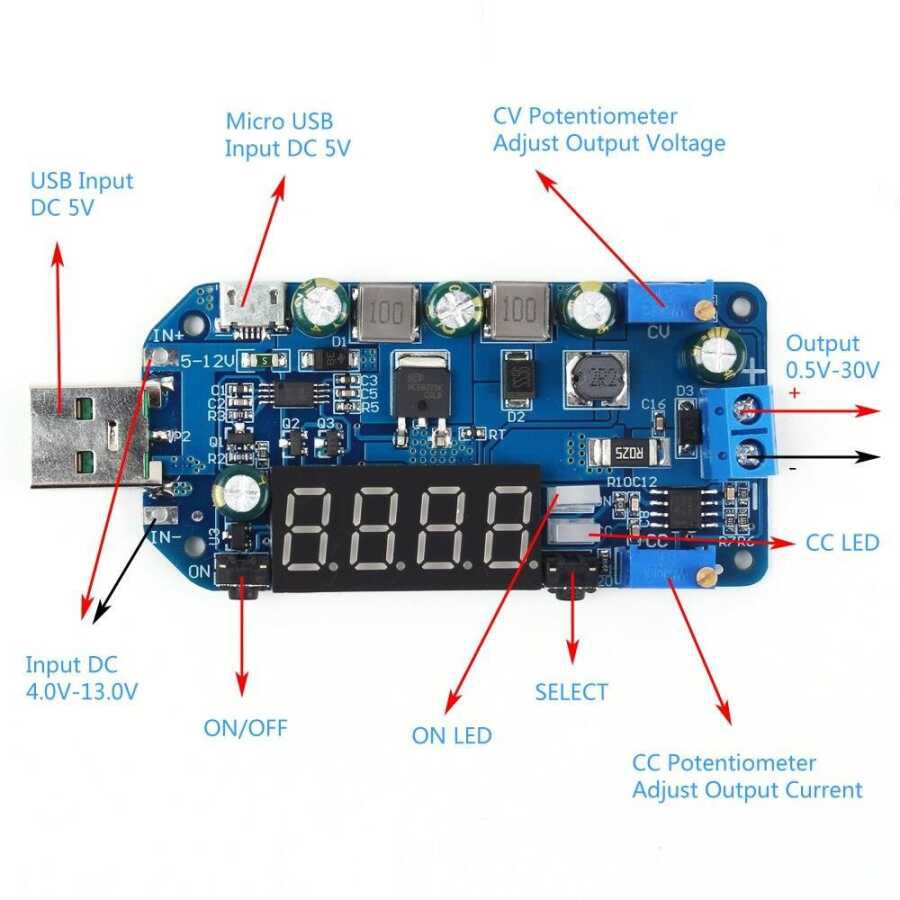

Buton/ Potansiyometre / LED tanıtımı

Uzun basma, 3 saniyeden daha uzun süre basılı tutulması gerektiği anlamına gelir.

Sol Düğme: AÇMA / KAPAMA düğmesi. Kısa süreli basma, ekran modunda çıkış gerilimini AÇIK veya KAPALI konuma getirmek için veya kalibrasyon modunda 'Eksi -' olarak kullanmak veya hızlı şarj protokolü seçim modunda hızlı şarjı tetiklemek için kullanılır. Görüntüleme modunda bir sonraki yeniden güç için veya OFF

Sağ Düğme: SELECT düğmesi. Ekran çıkış voltajını, çıkış akımını, çıkış gücünü değiştirmek veya ekran modunda sırayla bu parametreleri görüntülemek veya kalibrasyon modunda 'Artı +' olarak göstermek veya hızlı şarj protokolü seçim modunda hızlı şarjı başlatmak için basın. Kalibrasyon moduna girmek veya çıkmak için kullanılır.

CV Potansiyometresi: Çıkış voltajını ayarlayın. Saat yönünde dönerken çıkış voltajını artırın. Çıkış voltajı ayarlanamıyorsa, CV potansiyometresini 10 saat yönünün tersine çevirin.

CC Potansiyometre: Çıkış akımını ayarlayın. Saat yönünde dönerken çıkış akımını arttırın. Not: Sabit bir çıkış akımı tutmaz. Yük akımı, ayarlanan akım değerine ulaştığında, modül, bu akım değerini sabitlemeye başlar. Kısa devre çıkış terminali çıkış akımını ayarladığınızda.

ON LED'i: Yeşil Çıkış göstergesi. Çıkış terminalinde bir çıkış olduğunda AÇIK hale gelir. Aksi halde KAPALI olur.

CC LED: Kırmızı Sabit akım çıkış göstergesi. Yük akımı, ayarlanan akıma ulaştığında ve CC sabit akım göstergesi AÇIK olduğunda sabit akım durumuna girer.

FC LED: Mavi Hızlı şarj göstergesi.

Giriş terminali: Üç giriş yöntemi vardır:

Yöntem 1: standart A tipi USB erkek. Sadece DC 5V giriş yapabilir.

Yöntem 2: Mikro USB Dişi. Sadece DC 5V girebilir.

Yöntem 3: IN+ ve IN- poerları üzerinden DC 4.0V-13.0V

Sadece bir giriş yöntemi seçebilir.

Çıkış terminali: 5.08mm mavi terminal. DC 0.5V-30.0V çıkış yapabilir.

Teknik Özellikler

Terminallerden giriş gerilimi: DC 4.0V-13.0V

USB için giriş gerilimi: DC 5.0V

Çıkış gerilimi: DC 0,5V - 30,0V

Çıkış akımı: 2A

Çıkış gücü: 15W (maks.)

Gerilim göstergesinin doğruluğu: +/- 0.1V

Voltaj göstergesinin çözünürlüğü: 0,1V

Güncel ekran aralığı: 0 ~ 2,2A

Güncel ekran doğruluğu: +/- 0.05Av

Gerilim ekran çözünürlüğü: 0.001A

Güç görüntüleme aralığı: 0 ~ 99.99 Ah

Kapasite hassasiyeti: 0.00W ~ 15.0W

Koruma sıcaklığı eşiği: 100

Dönüşüm verimliliği:% 95

Çalışma akımı: 30mA

Çalışma sıcaklığı aralığı: -20 ℃ ~ 85 ℃

Çalışma nem aralığı:% 0 -% 95

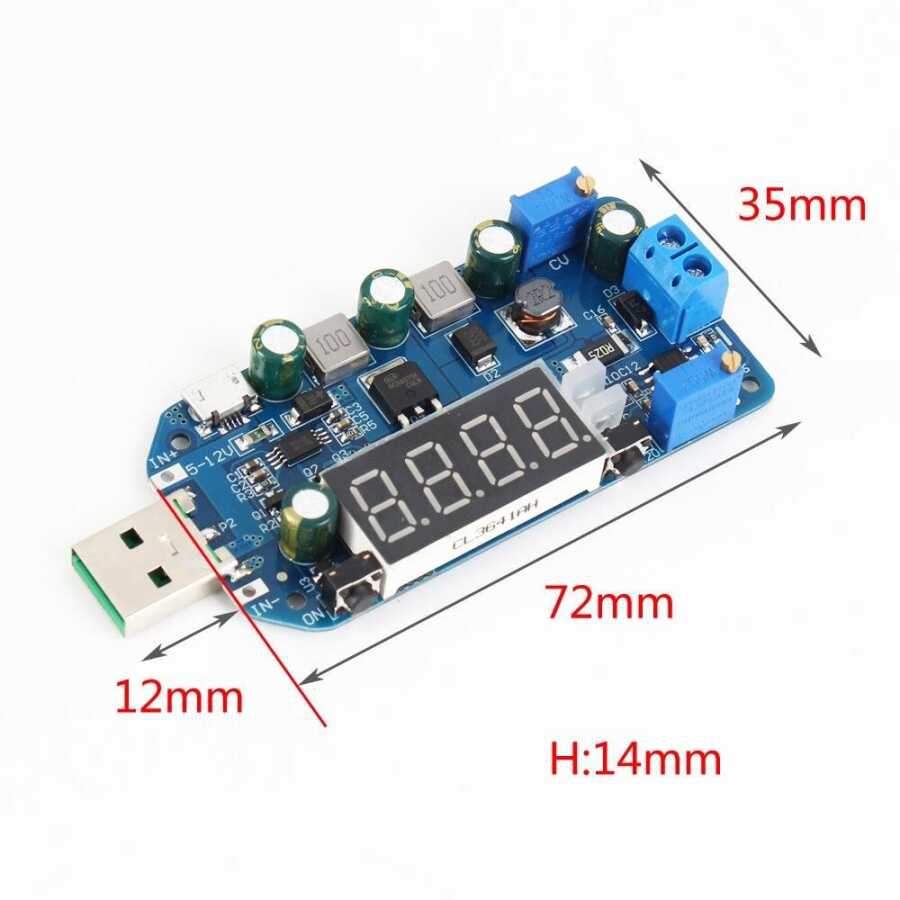

RH Boyut: 84 * 35 * 24mm

DC-DC CVCC 15W 2A Voltaj Yükseltici ve Düşürücü Regülatör Step Up Step Down

DC-DC CVCC 15W 2A Voltaj Yükseltici ve Düşürücü Regülatör, projeleriniz için hem voltaj yükseltici hem de düşürücü özellikleri bir araya getiren güçlü bir çözüm sunar. 7-segment ekranıyla voltaj, akım ve güç değerlerini anlık olarak izleyebilirsiniz.

Çift Fonksiyonlu Voltaj Yönetimi

Bu modül, hem voltaj yükseltici hem de düşürücü olarak çalışabilir. DC-DC CVCC Regülatör, 4.0V-13.0V arasında giriş gerilimi sağlayarak 0.5V ile 30.0V arasında çıkış elde etmenize olanak tanır.

7-Segment Ekran ile Anlık Takip

Modül üzerindeki 7-segment ekran sayesinde çıkış voltajını, akımını ve gücünü anlık olarak izleyebilirsiniz. Bu özellik, cihaz performansını gözlemlemek için kolaylık sağlar.

Ayarlanabilir Çıkış Voltajı ve Akımı

Üzerindeki hassas potansiyometreler ile çıkış voltajını ve akımını istediğiniz değerlere ayarlayabilirsiniz. Bu özellik, cihazın farklı enerji ihtiyaçlarına uygun şekilde kullanılmasını sağlar.

Yüksek Verimlilik

%95’e kadar dönüşüm verimliliği ile enerji kaybını minimize eden DC-DC CVCC 15W Regülatör, uzun süreli ve stabil bir kullanım sunar.

Kullanım Alanları

DC-DC CVCC 15W 2A Regülatör, enerji yönetimi gereken LED sürücüleri, şarj cihazları, güç kaynakları ve sabit akım gerektiren projelerde kullanılabilir. Çeşitli elektronik cihazlara uyumlu yapısıyla çok yönlü bir kullanım sunar.

Kullanım Talimatları

Modülün giriş pinlerine 4.0V-13.0V arasında bir voltaj kaynağı bağlayın. Potansiyometre yardımıyla çıkış voltajını ve akımını ayarlayın. USB bağlantısı kullanıyorsanız, giriş geriliminin 5.0V olmasına dikkat edin.

Sık Sorulan Sorular (SSS)

• Bu modül hem voltaj yükseltici hem de düşürücü olarak çalışabilir mi? Evet, modül hem voltaj yükseltici hem de düşürücü olarak kullanılabilir.
• Çıkış voltajı nasıl ayarlanır? Çıkış voltajı ve akımı, modül üzerindeki potansiyometreler ile kolayca ayarlanabilir.
• 7-segment ekran ne gösterir? Ekran, çıkış voltajı, akım ve güç değerlerini anlık olarak gösterir.
• Modül hangi cihazlarla uyumludur? LED sürücüleri, şarj cihazları ve sabit akım gerektiren projelerde kullanılabilir.
• Bu modül hangi giriş voltajlarında çalışır? Modül, 4.0V-13.0V arasında giriş voltajı ile çalışabilir. USB için 5.0V gereklidir.
• Maksimum çıkış gücü nedir? Modül, maksimum 15W çıkış gücü sağlar.
• Verimlilik oranı nedir? Modül, %95’e kadar enerji verimliliği sunar.
• Kompakt tasarımı avantaj sağlar mı? Evet, küçük boyutları sayesinde dar alanlarda kullanım için uygundur.
• Çalışma sıcaklık aralığı nedir? Modül, -20°C ila +85°C arasında güvenle çalışır.
• Koruma özellikleri nelerdir? Modül, kısa devre ve aşırı sıcaklık gibi durumlara karşı koruma sağlar.

Yüksek verimlilik, ayarlanabilir çıkış ve 7-segment ekranıyla DC-DC CVCC 15W 2A Voltaj Yükseltici ve Düşürücü Regülatör, projeleriniz için ideal bir enerji çözümüdür.
