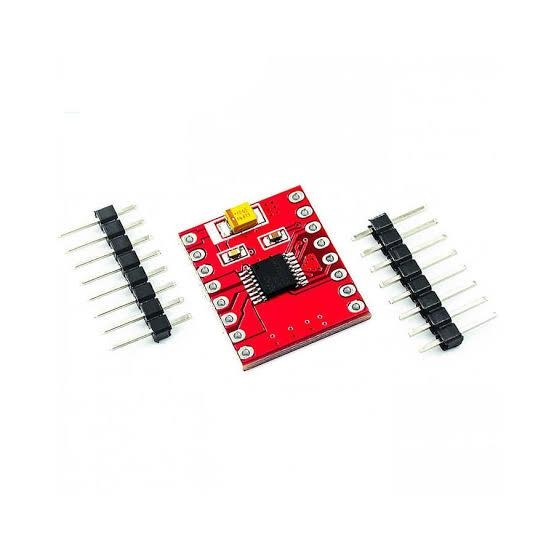

2 Kanal DC Motor Sürücü Modülü

Bu DRV8833 çift H köprülü motor sürücüsü, TB6612FNG Çift Kanallı Motor Sürücüsünün yerine geçer. 2.7 V ila 10.8 V arasında iki fırçalanmış DC motorun çift yönlü kontrolü için kullanılabilir.

Kanal başına sürekli olarak yaklaşık 1,2 A'ya kadar besleme yapabilir ve birkaç saniye boyunca kanal başına 2 A'ya kadar olan tepe akımlarını tolere edebilir ve onu ideal hale getirir. nispeten düşük voltajlarda çalışan küçük motorlar için sürücüdür.

Bu kart, çalışma voltajı aralığı ve sürekli akım derecelendirmesindeki DRV8835 çift motorlu sürücü taşıyıcımıza çok benzer, ancak DRV8835 daha düşük bir minimum çalışma voltajına sahiptir, ekstra bir kontrol arayüzü modu sunar ve her boyutta 0,1 ″ daha küçüktür.

Arduino ile kullanımı kolay bir DRV8835 çift motorlu sürücü kalkanı da taşıyoruz. DRV8833 daha yüksek bir tepe akım derecesine (1.5 A'ya karşı kanal başına 2 A), isteğe bağlı dahili akım sınırlamasına ve harici olarak sağlanan mantık voltajına gerek yoktur.

Teknik Özellikleri

• Çift H köprülü motor sürücüsü: iki DC motoru veya bir bipolar step motoru çalıştırabilir.
• Çalışma gerilimi: 2,7‌‌ V ila 10,8 V
• Çıkış akımı: Motor başına 1.2 A sürekli (2 A pik)
• Motor çıkışları paralel olarak tek bir motora 2.4 A sürekli (4 A tepe noktası) iletebilir.
• Girişler 3V ve 5V uyumludur.
• Düşük voltaj kilitleme ve aşırı akıma ve aşırı sıcaklığa karşı koruma
• Ters voltaj koruma devresi.
• Akım sınırlama, sens dirençler eklenerek etkinleştirilebilir (dahil değildir).

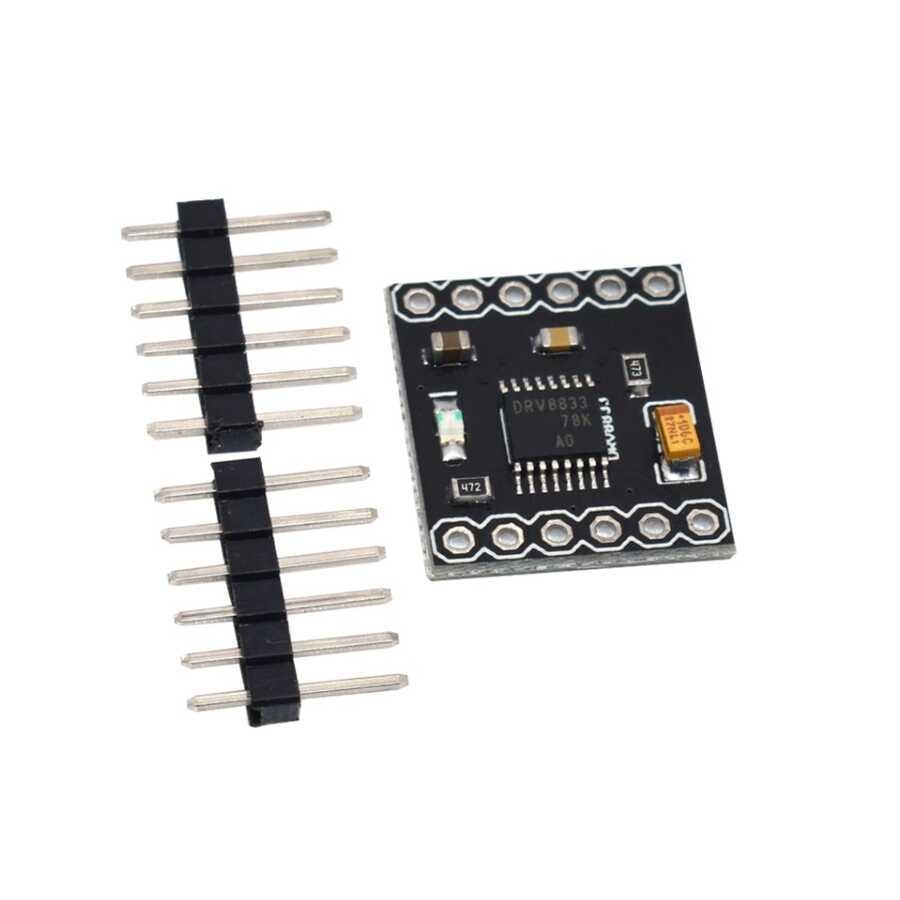

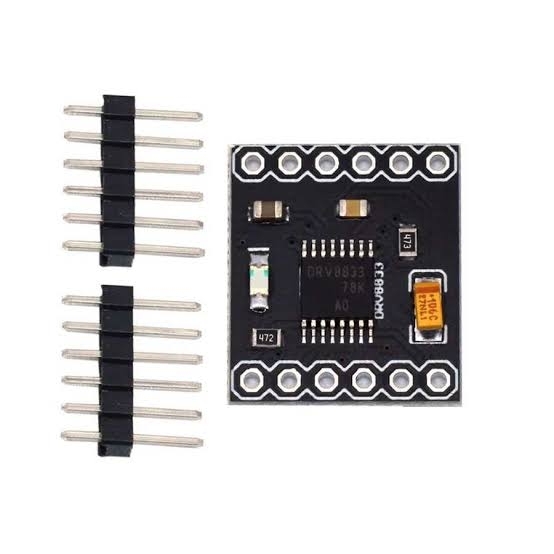

DRV8833 2 Kanal DC Motor Sürücü Modülü Nedir?

DRV8833 2 Kanal DC Motor Sürücü Modülü, düşük ve orta güçlü DC motorların veya bipolar step motorların hız ve yön kontrolü için tasarlanmış, çift H köprülü bir motor sürücüdür. 2.7V - 10.8V çalışma gerilim aralığına sahip bu modül, aynı anda iki motoru bağımsız olarak kontrol edebilme yeteneğiyle projelerde esneklik sunar. 1.2A sürekli akım kapasitesi ve 2A tepe akımı, küçük motor projeleri için ideal bir çözüm sağlar.

DRV8833 Motor Sürücünün Teknik Özellikleri

DRV8833 2 Kanal DC Motor Sürücü Modülü, projelerinizde hassas kontrol ve güvenilirlik sunan gelişmiş teknik özelliklere sahiptir:

• Çalışma Voltajı: 2.7V - 10.8V
• Sürekli Akım Kapasitesi: Kanal başına 1.2A
• Tepe Akımı: Kanal başına 2A
• Motor Çıkışı: Paralel modda tek motora 2.4A sürekli, 4A tepe akımı sağlayabilir.
• Uyumluluk: 3V ve 5V giriş sinyalleri ile uyumlu
• Koruma: Düşük voltaj kilitleme, aşırı akım koruması ve ters voltaj koruması
• Ekstra Özellikler: Akım sınırlama için sens direnç eklenebilir (dahil değildir).

Bu özellikler, modülün küçük motor projelerinde verimli ve güvenilir bir şekilde kullanılmasını sağlar.

Çift H Köprülü Tasarım ile Esnek Kullanım

Modülün çift H köprü tasarımı, aynı anda iki bağımsız DC motoru veya bir bipolar step motoru kontrol etmenizi sağlar. Motorların hem hızını hem de yönünü kolayca ayarlayabilirsiniz. DRV8833, robotik uygulamalardan RC araçlara kadar geniş bir kullanım alanı sunar.

Düşük Voltaj ve Yüksek Akım Kapasitesi

DRV8833 Motor Sürücü Modülü, 2.7V - 10.8V gerilim aralığında çalışarak düşük voltajlı motorlar için mükemmel bir çözüm sunar. 1.2A sürekli akım kapasitesi ve 2A tepe akımı, motorların zorlu koşullarda bile güvenilir bir şekilde çalışmasını sağlar. Paralel modda, motor başına 4A tepe akımı sunarak daha güçlü motorlarda da kullanılabilir.

Güvenlik Özellikleri ile Sorunsuz Kullanım

Modül, motor ve devrelerinizi korumak için birden fazla güvenlik özelliğine sahiptir:

• Düşük Voltaj Kilitleme: Yetersiz voltaj durumunda modülü otomatik olarak devre dışı bırakır.
• Aşırı Akım Koruması: Motorların aşırı yüklenmesini önler.
• Ters Voltaj Koruması: Yanlış bağlantılarda devreyi zarar görmekten korur.

Bu güvenlik özellikleri, modülün uzun ömürlü ve sorunsuz bir şekilde çalışmasını sağlar.

DRV8833’ün Kullanım Alanları

DRV8833 Motor Sürücü Modülü, geniş bir kullanım yelpazesiyle projelerinizde esneklik sağlar:

• Robotik Araçlar: İki motorlu robotik projelerde hız ve yön kontrolü için.
• DIY Projeler: Hobi amaçlı küçük motor projelerinde ideal bir çözüm sunar.
• RC Araçlar: Uzaktan kumandalı araçların motor kontrolü için uygundur.
• Endüstriyel Otomasyon: Küçük ölçekli otomasyon projelerinde motor kontrolü sağlar.
• Eğitim Amaçlı Kullanım: Elektronik ve robotik eğitimlerinde motor sürücü modülü olarak tercih edilir.

Bu çok yönlülük, modülü hem bireysel kullanıcılar hem de profesyonel mühendisler için vazgeçilmez kılar.

Kompakt Tasarım ve Kullanıcı Dostu Yapı

DRV8833 2 Kanal DC Motor Sürücü Modülü, kompakt tasarımı sayesinde dar alanlarda bile kolayca kullanılabilir. Arduino ve diğer mikrodenetleyicilerle uyumluluğu, projelerinize hızlı ve kolay bir şekilde entegre edilmesini sağlar. Küçük boyutlarına rağmen sunduğu yüksek performans, modülü çok çeşitli uygulamalarda tercih sebebi yapar.

Nasıl Kullanılır?

DRV8833 Motor Sürücü Modülü, kullanıcı dostu bir tasarıma sahiptir ve kolayca kurulabilir:

1. Motorları Bağlayın: İki DC motoru veya bir step motoru uygun terminallere bağlayın.
2. Güç Sağlayın: 2.7V - 10.8V arasında bir güç kaynağı kullanarak modülü çalıştırın.
3. Kontrol Sinyali Gönderin: 3V veya 5V giriş sinyalleriyle hız ve yön kontrolü yapabilirsiniz.
4. Güvenliği Sağlayın: Aşırı akım veya ters voltaj durumlarını önlemek için doğru bağlantılar yapın.

Bu adımlar, cihazın güvenilir ve verimli bir şekilde çalışmasını sağlar.

Sık Sorulan Sorular

• DRV8833 hangi motorlarla uyumludur?

  • Modül, 2.7V - 10.8V DC motorlar ve bipolar step motorlarla uyumludur. Küçük motor projelerinde ideal bir çözümdür.

• Maksimum akım kapasitesi nedir?

  • Kanal başına 1.2A sürekli akım, tepe akımda ise 2A kapasiteye sahiptir. Paralel modda bu değerler ikiye katlanır.

• Hangi projelerde kullanabilirim?

  • Robotik sistemler, RC araçlar, DIY projeler ve küçük ölçekli otomasyon projelerinde kullanılabilir.

• Koruma özellikleri nelerdir?

  • Modül, düşük voltaj kilitleme, aşırı akım koruması ve ters voltaj koruması gibi güvenlik özelliklerine sahiptir.

• Paralel mod ne işe yarar?

  • Paralel mod, tek bir motorun çıkışını iki kanal üzerinden kontrol ederek daha yüksek akım kapasitesi sağlar.

• Modül Arduino ile uyumlu mu?

  • Evet, 3V ve 5V giriş sinyalleriyle uyumlu olduğu için Arduino ile kolayca kullanılabilir.

• Hangi voltaj aralığında çalışır?

  • Modül, 2.7V - 10.8V çalışma voltajı aralığında güvenilir bir şekilde çalışır.

• Montajı zor mu?

  • Hayır, kompakt tasarımı ve kullanıcı dostu yapısıyla montajı oldukça kolaydır.

• Akım sınırlama nasıl yapılır?

  • Sens dirençler eklenerek akım sınırlama özelliği etkinleştirilebilir.

• Modül enerji tasarrufu sağlar mı?

  • Evet, PWM kontrolü sayesinde enerji tüketimi optimize edilir ve motorların verimli çalışması sağlanır.
