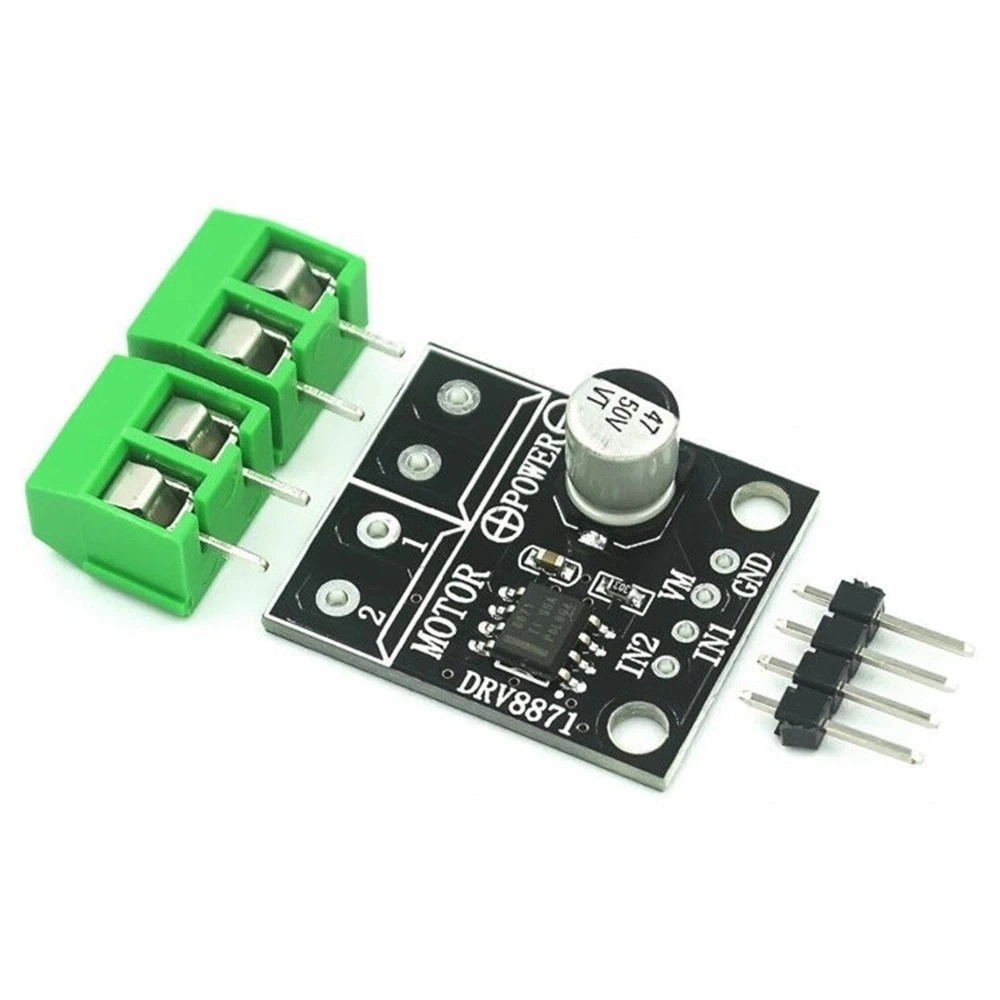

DRV8871 3.6A H-Bridge Fırçalı DC Motor Sürücü

DRV8871 cihazı yazıcılar, cihazlar, endüstriyel ekipmanlar ve diğer küçük makineler için fırçalı DC motor sürücüsüdür. İki mantık girişi Hbridge sürücüsünü kontrol eder, bu da motorları 3,6 A pik akıma kadar iki yönlü olarak kontrol edebilen dört N kanallı MOSFET'ten oluşur. Girişler darbe genişliğine sahip olabilir. akım bozunma modları seçerek motor hızını kontrol etmek için modüle edilmiş (PWM) her iki girişin de düşük ayarlanması düşük güçlü bir uyku moduna girer. DRV8871 cihazı, analog voltaj referansı veya harici duyusal direnç kullanmayan gelişmiş akım devresine sahiptir. Bu yeni çözüm, mevcut eşiği ayarlamak için standart düşük maliyetli, düşük güç direnci kullanır. Akımı bilinen bir seviyeye sınırlama yeteneği önemli ölçüde azaltabilir. Özellikle motor çalıştırma ve duraklama koşulları için sabit voltajı korumak için sistem güç gereksinimleri ve yüksek kapasitans gerekir. Cihaz, düşük gerilim (UVLO) aşırı akım (OCP) ve aşırı sıcaklık (TSD) dahil olmak üzere arıza ve kısa devrelerden tamamen korunur. Hata durumu kaldırıldığında, cihaz otomatik olarak normal çalışmaya devam eder.

Özellikler:

1 H Köprü Motor Sürücüsü

Bir DC Motoru, Bir Step Motorunu Sarmak veya Diğer Yükleri Sürer

Geniş 6,5-V ila 45-V Çalışma Gerilimi

565 m Ohm Tipik RDS(açık) (HS + LS)

3.6-A Maksimum Akım Tahriki

PWM Kontrol Arayüzü

Anlamsız Güncel Regülasyon

Düşük Güçlü Uyku Modu

Küçük Paket ve Ayak İzi

8-Pin HSOP ile 4,9 x 6 mm.

Entegre Koruma Özellikleri

VM Düşük Voltaj Kilit (UVLO)

Aşırı Akım Koruması (OCP)

Termal Kapatma (TSD)

Otomatik hata kurtarma

Kullanım alanı: Yazıcılar Aletler Endüstriyel Ekipmanlar Diğer Mekatronik Uygulamalar

DRV8871 3.6A H-Bridge Fırçalı DC Motor Sürücü Nedir?

DRV8871 3.6A H-Bridge Fırçalı DC Motor Sürücü, yazıcılar, cihazlar, endüstriyel ekipmanlar ve diğer mekanik uygulamalarda kullanılan yüksek performanslı bir motor sürücüsüdür. H-Bridge yapısı, motorun iki yönlü hareketini sağlar ve PWM (Pulse Width Modulation) kontrolü ile motor hızını hassas bir şekilde ayarlamanıza olanak tanır. 3.6A maksimum akım kapasitesi ile güçlü ve stabil bir sürüş sağlar.

DRV8871 Motor Sürücünün Teknik Özellikleri

Bu motor sürücü, projelerinizde yüksek verimlilik ve hassasiyet sağlamak için güçlü özelliklere sahiptir:

• Motor Türü: Fırçalı DC motorlar ve step motorlar
• Çalışma Gerilimi: 6.5V ila 45V
• Maksimum Akım: 3.6A pik akım
• PWM Kontrol: Yüksek frekanslı PWM desteği
• Koruma Özellikleri:
  • Düşük voltaj kilidi (UVLO)
  • Aşırı akım koruması (OCP)
  • Termal kapatma (TSD)
  • Otomatik hata kurtarma
• RDS(on): 565 mOhm (HS + LS)
• Boyut: 4.9 x 6 mm HSOP-8 paket

Bu teknik özellikler, cihazı hem küçük ölçekli hem de endüstriyel projelerde güvenilir bir çözüm haline getirir.

H-Bridge Tasarımı ile İki Yönlü Kontrol

DRV8871 motor sürücüsü, H-Bridge yapısı sayesinde motorun hem ileri hem de geri hareket etmesini sağlar. Bu özellik, projelerinizde daha fazla esneklik sunar ve mekanik sistemlerde karmaşık hareketlerin kontrolünü kolaylaştırır. PWM kontrolü, motor hızını hassas bir şekilde ayarlamanızı sağlar.

Yüksek Akım Kapasitesi ve Geniş Voltaj Aralığı

Bu modül, 3.6A pik akım kapasitesi ve 6.5V ile 45V arasında çalışma gerilimi sunar. Bu geniş aralık, hem düşük güçlü motorlar hem de daha yüksek voltaj gerektiren cihazlarla kullanılabilmesini sağlar. Bu özellik, endüstriyel uygulamalarda ve güçlü motorlarla yapılan projelerde büyük bir avantajdır.

Entegre Koruma Özellikleri

DRV8871 motor sürücüsü, cihazı koruyan bir dizi entegre koruma özelliğine sahiptir:

• Düşük voltaj kilidi (UVLO): Gerilim düştüğünde cihazı koruma altına alır.
• Aşırı akım koruması (OCP): Motor devresinde oluşabilecek aşırı akımları engeller.
• Termal kapatma (TSD): Cihaz aşırı ısındığında sistemi güvenli bir şekilde kapatır.
• Otomatik hata kurtarma: Sorun giderildikten sonra cihazın otomatik olarak çalışmaya devam etmesini sağlar.

Bu koruma özellikleri, sürücünün uzun ömürlü ve güvenilir bir şekilde çalışmasını sağlar.

Küçük ve Kullanıcı Dostu Tasarım

DRV8871 motor sürücüsü, yalnızca 4.9 x 6 mm boyutlarında kompakt bir yapıya sahiptir. Küçük boyutu, dar alanlarda bile kolayca monte edilmesine olanak tanır. Kullanıcı dostu tasarımı, hem amatör hem de profesyonel kullanıcılar için kolay kurulum imkanı sunar.

DRV8871’in Kullanım Alanları

DRV8871 motor sürücüsü, çok yönlü yapısı sayesinde geniş bir kullanım alanına sahiptir:

• Yazıcılar: Hassas motor kontrolü gerektiren uygulamalarda.
• Cihazlar: Ev aletleri ve diğer elektronik sistemlerde.
• Endüstriyel Ekipmanlar: Üretim hatlarında ve mekatronik sistemlerde.
• Hobi ve DIY Projeleri: Fırçalı motorların kullanıldığı yaratıcı projelerde.
• Mekatronik Uygulamalar: Servo kontrolü ve hassas hareket gerektiren sistemlerde.

Bu çeşitlilik, cihazı hem bireysel kullanıcılar hem de endüstriyel projeler için ideal bir seçenek yapar.

Nasıl Kullanılır?

DRV8871 motor sürücüsü, kolay kurulumu ve kullanıcı dostu tasarımı sayesinde herkes tarafından rahatlıkla kullanılabilir:

1. Güç Bağlantısı: Sürücüyü, motorun çalışma gerilimine uygun bir güç kaynağına bağlayın.
2. Motor Bağlantısı: Fırçalı DC motoru veya step motoru, modül üzerindeki bağlantı noktalarına bağlayın.
3. Kontrol Sinyalleri: PWM girişlerini kontrol etmek için mikrodenetleyici veya sinyal jeneratörü kullanın.
4. Koruma Özellikleri: Entegre koruma özellikleri sayesinde sürücü güvenli bir şekilde çalışır.

Bu basit adımlar, modülün hızlı ve güvenli bir şekilde kullanılmasını sağlar.

Sık Sorulan Sorular

• DRV8871 motor sürücüsü hangi motorlarla uyumludur?

  • Fırçalı DC motorlar ve step motorlar ile uyumludur.

• H-Bridge nedir ve nasıl çalışır?

  • H-Bridge, motorun iki yönlü kontrolünü sağlar. Bu tasarım sayesinde motor hem ileri hem de geri hareket edebilir.

• PWM kontrolü ne işe yarar?

  • PWM kontrolü, motor hızını hassas bir şekilde ayarlamanızı sağlar.

• Koruma özellikleri nelerdir?

  • Düşük voltaj kilidi (UVLO), aşırı akım koruması (OCP) ve termal kapatma (TSD) gibi özelliklerle cihazı korur.

• Hangi voltaj aralığında çalışır?

  • 6.5V ile 45V arasında çalışma gerilimi sunar.

• Kompakt tasarımın avantajları nelerdir?

  • Küçük boyutu sayesinde dar alanlarda kullanılabilir ve projelerde yer tasarrufu sağlar.

• DRV8871 enerji tasarrufu sağlar mı?

  • Evet, PWM kontrolü ve düşük güç uyku modu sayesinde enerji verimliliği sunar.

• Maksimum akım kapasitesi nedir?

  • Modül, 3.6A pik akıma kadar motorları destekler.

• Hangi projelerde kullanılabilir?

  • Yazıcılar, endüstriyel ekipmanlar, mekatronik uygulamalar ve DIY projelerinde kullanılabilir.

• Sürücü arızalandığında ne olur?

  • Otomatik hata kurtarma özelliği sayesinde, sorun giderildiğinde cihaz normal çalışmasına devam eder.
