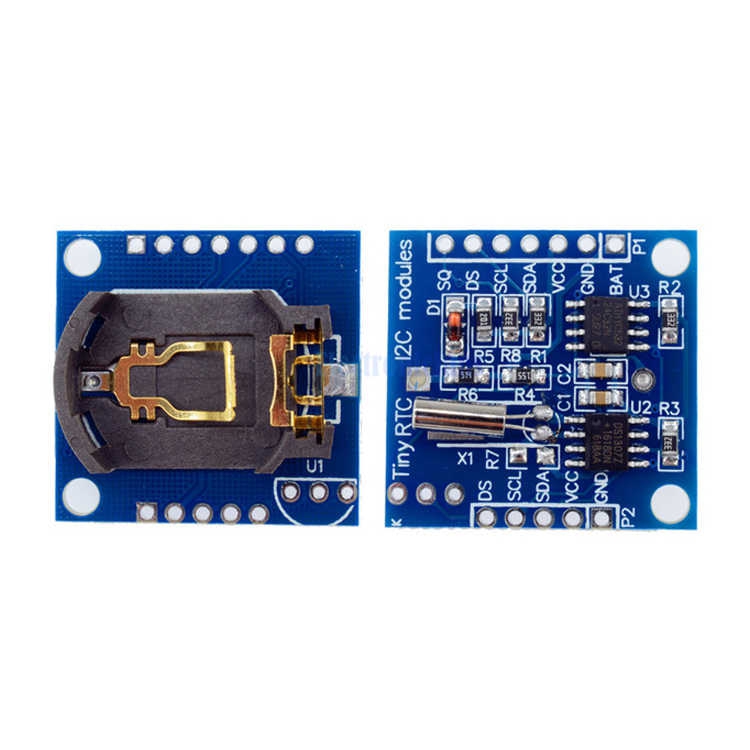

RTC Memory Modül - DS1307

DS1307 RTC Kartı ürünü Arduino ve Raspberry Pi modülleriyle uyumlu bir RTC(real time clock-gerçek zamanlı saat) modülüdür. DS1307 RTC entegresini kullanan kart aynı zamanda 24C32 EEPROM'u kullanır. Bu sayede saati hafızaya alır. Kart dahilinde bulunan pil ile enerjisi kesilip açıldığında, her seferinde saat ayarı yapmanız gerekmez. I2C haberleşme protokolü ile Arduino'ya kolayca bağlanır. Ürün hakkında, bağlantı şekli, örnek yazılım kodu gibi daha detaylı bilgi dökümanlar kısmındaki datasheet dosyasında mevcuttur. Modülde kullanılan CR2032 pil fabrika çıkışlıdır ve sürekli aktiftir. Size ulaştığında zayıflamış olabilir. Test için yeterli olacaktır ancak yeni bir projede uzun süre kullanmanız gerecekse yenisini takmanız gerekebilir. Pil sitemizde mevcuttur. Faydalı link kısmından ulaşabilirsiniz.

Teknik Özellikleri

• Çalışma Voltajı: 5V
• DS1307 I2C real-time clock Entegresi (RTC)
• 24C32 32K I2C EEPROM Hafıza Entegresi
• CR2032 buton pil
• Programlanabilir Kare-Dalga çıkış sinyali
• Otomatik Güç Arızası tespit ve devre devresi
• Osilatör Çalışması ile Pil Yedekleme Modunda 500nA'den daha az tüketir
• Veri depolama için 56 Byte, Pil Destekli, Uçucu Olmayan (NV) RAM
• 27mm x 28mm x 8.4mm
