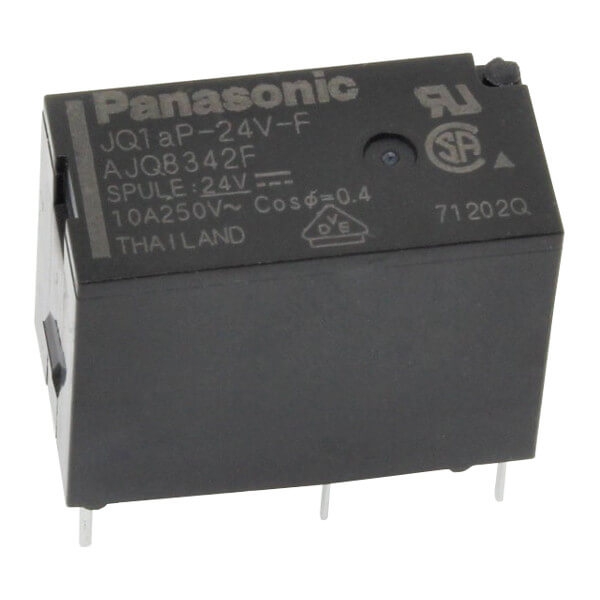

24V 10A Röle JQ1AP-24V-F

Röle, elektriksel yöntemlerle kontrol edilebilen mekanik anahtarlama ünitesidir. Röle bobini ve kontaktörler olmak üzere iki ana bölümden oluşur. Üzerinden akım geçen röle bobini manyetik alan oluşturur ve kontakları çeker. Böylece röle kontakları konum değiştirmiş olur.

Telekom uygulamalarında, gaz dedektör devrelerinde, RF kontrol uygulamalarında, Infrared kontrol uygulamalarında, küçük hacimli devrelerde(ciklet röle) vb çalışmalarda tercih edilen devre elemanlarındandır.

5V, 9V, 12V, 24V, 48V, 220V çalışma gerilimlerinde, 1A-40A arası yük akımlarının kontrolünde kullanılır. Tekli ve çoklu kontak çıkış imkanları mevcuttur.

JQ1AP-24V-F Panasonic Röle (24V 10A) - AJQ842F Teknik Özellikleri

Montaj Şekli: THT

İletişim Formu: SPST-NO (1 Form A)

Bobin Tipi:: Non Latching

Kontak Akımı: 10A

Bobin Gerilimi: 24VDC

Bobin Akımı: 8.3mA

Kontak Gerilimi: 125VAC/30VDC

Bobin Direnci: 2.88 kOhms

Bobin Gücü: 200mW

Çalışma Sıcaklığı: -40°C~+70°C

Pin Sayısı: 4PIN

Boyutlar (mm) GxUxY: 20.00x10.00x15.60
