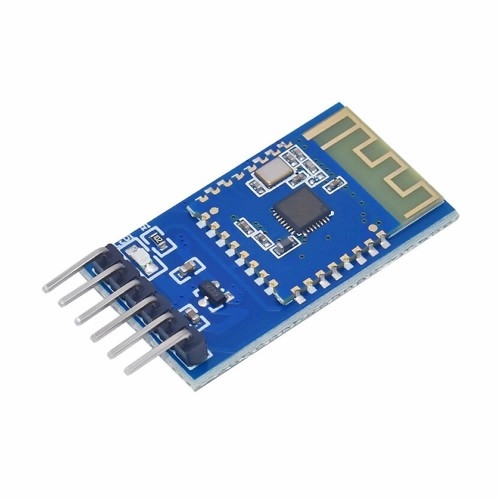

JDY-23 Bluetooth 5.0 Modül Dip (6 Pin)

CC2541 Ble Kablosuz Haberleşme Rf Alıcı Verici Dijital İletişim Cep Telefonu Bilgisayar Kablosuz Kontrol Data Aktarımı

JDY-23 Bluetooth 5.0 kablosuz haberleşme modülüdür. 2.4ghz frekansında çalışır. Düşük akım harcaması bulunmaktadır. 6 pin erkek header dip modül yapısı sayesinde kolayca bağlantı kurulur. Uart haberleşme pinleri bulunmaktadır. Aşağıdaki tabloda verilen AT komutlarını kullanır. Slave modda çalışır. Cep telefonu vb ble destekli cihazlar ile birlikte kullanılır.

1 adet gösterge ledi vardır. Dahilli pcb anteni bulunmaktadır. Maksimum haberleşme mesafesi 60 metredir. Mesafe kapalı alanlarda daha düşüktür.

Özellikler:

Model: JDY-23
Bluetooth versiyonu: BLE 5.0 ( BLE4.0, BLE4.2 ile uyumlu)
Tip: Slave
Çalışma voltajı: DC 1.8V - 3.6V
İletim mesafesi: 60m
Çalışma frekansı: 2.4Ghz
Aktarım gücü: 4db maksimum
İletişim arayüzü: Uart
Dahili pcb anten
Alıcı hassasiyeti: -97dbm
RF-TX/RX peak current : 5mA
Awakening state current : 800uA（Broadcast）
Light sleep state current :<50uA (Broadcast)
Deep sleep current : 9uA （No broadcast）
Ayarlar hafızaya kaydedilir.
Çalışma sıcaklığı: -10C / 80C
Renk: Mavi

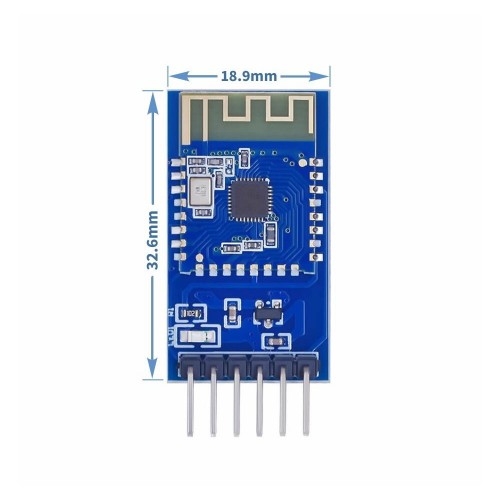

Boyutlar: 19mm x 32.5mm x1.8mm
Ağırlık: 3.5gr

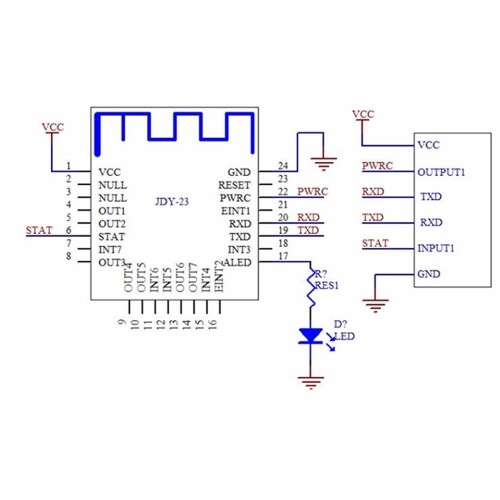

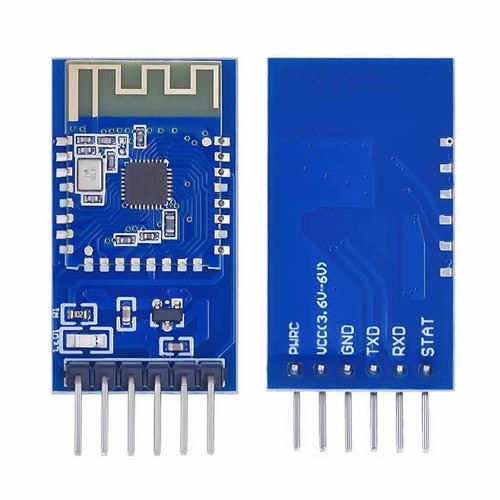

Pin açıklaması:

PWRC: Uyku kontrol pini
VCC: Besleme pini DC 3.6 / 6V
GND: Toprak
TXD: Uart çıkış pini ( TTL seviyesi )
RXD: Uart girişi pini ( TTL seviyesi )
STAT: Bağlantı durum göstergesi

Paket İçeriği:

1 Adet JDY-23 Dip Bluetooth 5.0 Modül

No.	Instruction	Function	Master / slave	Default
1	AT+VER	Version number	S	JDY-23-V1.2
2	AT+RST	Soft reset	S	–
3	AT+DISC	AT instruction disconnect	S	–
4	AT+STAT			00
5	AT+MAC	MAC address	S	–
6	AT+BAUD	Baud rate	S	9600
7	AT+SLEEP	Sleep	S
8	AT+NAME	Broadcast name	S	JDY-23
9	AT+STARTEN	Power on sleep or wake up	S	Power on wake up）
10	AT+ADVIN	Broadcast interval	S	1（200mS）
11	AT+HOSTEN	Slave mode or BEACONworking mode	S	0（slave）
12	AT+IBUUID	UUID of IBEACO	S	FDA50693A4E24F B1AFCFC6EB0764 7825
13	AT+MAJOR	MAJOR of BEACON	S	10
14	AT+MINOR	MINOR of BEACON	S	7
15	AT+IBSING	Signal calibration at 1 meter		0x32
16	AT+ALED	Broadcast LED indicator switch		1
17	AT+IBPWR	The SING value of BEACON	S	50
18	AT+DEFAULT	Restore factory settings	S	–
19	AT+POWR	Transmit power	S	8
20	AT+ENLOG	Seria port output LOGswitch	S	0
21	AT+MTU	Set the serial port to send the number of packets to the APP	S	1
22	AT+BATT	Battery setting	S	0

★
