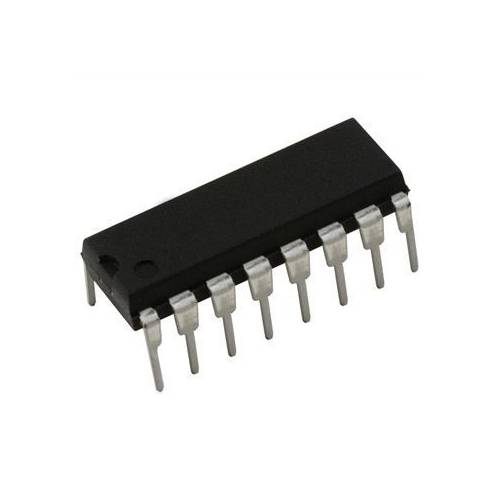

L293 D Motor Sürücü ile Güçlü ve Etkili Motor Kontrolü

L293 D Motor Sürücü, 4.5-36V çalışma voltajı aralığı ve kanal başına 600mA sürekli akım kapasitesiyle hem amatör hem de profesyonel projelerde sıkça kullanılan bir motor sürücü entegresidir. H-köprüsü tasarımı, motorların iki yönlü hareketini kolayca kontrol etmeyi sağlar. Bu entegre, robotik uygulamalar ve motor kontrol projeleri için ideal bir çözüm sunar.

Teknik Özellikler

L293 D Motor Sürücü, aşağıdaki teknik özelliklere sahiptir:

• Çalışma Voltajı: 4.5V - 36V DC
• Maksimum Akım: Kanal başına 600mA sürekli, 1.2A kısa süreli akım
• H-Köprüsü Tasarımı: Motorların çift yönlü kontrolünü sağlar
• Kılıf Tipi: DIP16
• Çıkış Koruması: Ters akım ve kısa devre koruması

Bu teknik özellikler, motor sürücüyü dayanıklı ve verimli bir seçenek haline getirir.

H-Köprüsü Tasarımı ile Yüksek Kontrol Yeteneği

L293 D Motor Sürücü, motorların hızını ve yönünü bağımsız olarak kontrol etmeye olanak tanıyan H-köprüsü mimarisini kullanır. Bu tasarım, robotik uygulamalarda ve hareketli sistemlerde esnekliği artırır. Motorların ileri ve geri hareketlerini kolayca kontrol etmek için idealdir.

4.5-36V Geniş Çalışma Voltajı Aralığı

Motor sürücünün 4.5-36V aralığındaki geniş voltaj desteği, farklı motor türleriyle uyumluluğunu artırır. Bu, hem düşük voltajlı küçük motorlar hem de daha güçlü endüstriyel motorlar için uygun bir çözüm sağlar.

Kompakt ve Dayanıklı Tasarım

L293 D Motor Sürücü, DIP16 kılıfında kompakt bir tasarıma sahiptir. Bu, devrelerde yerden tasarruf sağlar ve entegreyi daha dayanıklı hale getirir. Sağlam yapısı, uzun süreli kullanımlarda bile yüksek performans sunar.

Çift Kanal Desteği

Bu entegre, aynı anda iki motoru bağımsız olarak kontrol edebilmenizi sağlar. Her kanal, maksimum 600mA akım kapasitesine sahiptir. Bu özellik, robotik sistemler ve hareketli projelerde kullanıcılara geniş bir kontrol alanı sunar.

Koruma Özellikleri ile Güvenli Kullanım

L293 D Motor Sürücü, entegre koruma mekanizmalarıyla güvenli bir kullanım sunar:

• Ters Akım Koruması: Yanlış bağlantılardan kaynaklanan hasarları önler.
• Kısa Devre Koruması: Motor veya devre elemanlarının kısa devre durumunda zarar görmesini engeller.

Bu özellikler, cihazın uzun ömürlü ve güvenilir olmasını sağlar.

Uygulama Alanları

L293 D Motor Sürücü, çeşitli alanlarda geniş bir kullanım yelpazesi sunar:

• Robotik Uygulamalar: Çizgi izleyen robotlar, sumo robotlar, insansız araçlar.
• Endüstriyel Kontrol Sistemleri: Konveyör bantları ve otomasyon sistemleri.
• DIY Projeler: Hobi amaçlı elektronik projeler ve motor kontrol uygulamaları.
• Eğitim Amaçlı Kullanım: Elektronik ve robotik eğitim setlerinde sıkça kullanılır.

Bu çok yönlülüğü sayesinde hem amatör hem de profesyonel kullanıcılar için idealdir.

Nasıl Kullanılır?

1. Bağlantılarınızı Yapın:

   • Vcc1: Lojik voltaj girişini bağlayın (4.5V - 7V).
   • Vcc2: Motor besleme voltajını bağlayın (4.5V - 36V).
   • GND: Toprak bağlantısını yapın.

2. Kontrol Sinyalleri:

   • IN1, IN2: İlk motorun kontrol pinleri.
   • IN3, IN4: İkinci motorun kontrol pinleri.

3. Motor Çıkışları:

   • OUT1, OUT2: İlk motorun çıkış pinleri.
   • OUT3, OUT4: İkinci motorun çıkış pinleri.

4. Çalıştırma: Tüm bağlantılarınızı kontrol ettikten sonra devreyi çalıştırarak motorları kontrol etmeye başlayabilirsiniz.

LED Gösterge ile Görsel Kontrol

L293 D Motor Sürücü, motor dönüş yönlerini gösteren LED'lerle donatılmıştır. Bu özellik, kullanıcıya motorların çalışma durumunu görsel olarak takip etme imkanı sağlar. Sorun giderme ve test süreçlerinde büyük kolaylık sağlar.

Avantajları

• Kolay Kullanım: Basit bağlantılar ve kullanıcı dostu bir yapı.
• Yüksek Performans: Çift motor desteği ve H-köprüsü tasarımıyla güçlü kontrol.
• Güvenlik: Ters akım ve kısa devre koruması.
• Geniş Uyumluluk: Farklı voltajlardaki motorlarla kullanılabilir.

Bu avantajlar, projelerinizde sorunsuz bir deneyim sağlar.

Sık Sorulan Sorular

• L293 D hangi motorlarla uyumludur?

  • Bu sürücü, DC motorlar ve bazı step motorlarla uyumludur.

• Arduino ile kullanabilir miyim?

  • Evet, Arduino ve diğer mikrodenetleyicilerle tam uyumlu çalışır.

• Hangi projelerde kullanılabilir?

  • Robotik, endüstriyel otomasyon ve DIY projelerinde kullanılabilir.

• En fazla kaç motor bağlanabilir?

  • Aynı anda iki motor kontrol edilebilir.

• Motor hızını nasıl kontrol edebilirim?

  • PWM sinyalleri kullanarak motor hızını hassas bir şekilde ayarlayabilirsiniz.

• Kartın maksimum akımı nedir?

  • Kanal başına 600mA sürekli akım kapasitesine sahiptir.

• Kart aşırı ısınır mı?

  • Yüksek akımlarda, soğutucu veya ısı dağıtıcı kullanmanız önerilir.

• Kısa devre koruması var mı?

  • Evet, kısa devre koruması entegre olarak bulunmaktadır.

• Bu kart hangi voltaj aralığında çalışır?

  • 4.5V ile 36V arasında çalışabilir.

• Ters bağlantı yaparsam zarar görür mü?

  • Ters akım koruması sayesinde cihaz zarar görmez.
