L298N DC Step Motor Sürücü 4.8V-46V arasındaki iki motoru sürmek için hazırlanmış bir motor sürücü kartıdır. İki kanallı bu motor sürücü kanal başına 2A akım vermektedir.

Kart üzerinde L298N motor sürücü entegresi kullanılmıştır. Sumo, mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında kullanılabilir.

Özellikler:

Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir. Kanal başına 2A akım verebilmektedir. Üzerinde dahili regülatörü vardır. Yüksek sıcaklık ve kısa devre koruması vardır. Motor dönüş yönüne göre yanan ledler vardır. Kart üzerinde dahili soğutucu vardır. Akım okuma (current sense) pinleri dışa verilmiş haldedir.

• Boyutları: 57mm x 43mm
• Ağırlık: 29gr
• Pin Bağlantıları:
• ENA: Sol motor kanalını aktif etme pini
• ENB: Sağ motor kanalını aktif etme pini
• IN1: Sol motor 1. girişi
• IN2: Sol motor 2. girişi
• IN3: Sağ motor 1. girişi
• IN4: Sağ motor 2. girişi
• OUT1: Sol motor 1. çıkışı
• OUT2: Sol motor 2. çıkışı
• OUT3: Sağ motor 1. çıkışı
• OUT4: Sağ motor 2. çıkışı
• GND: Toprak bağlantısı
• VS: Besleme voltaj girişi(4.8V-46V)
• VSS: Kart besleme girişi (6V-12V)

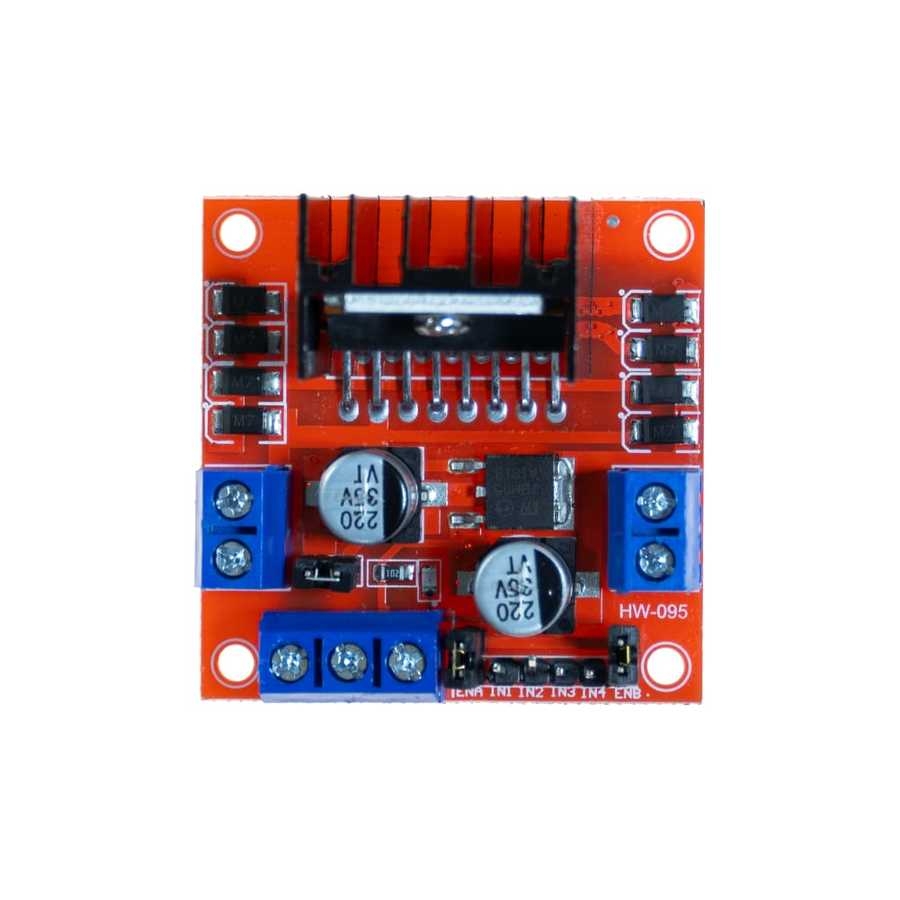

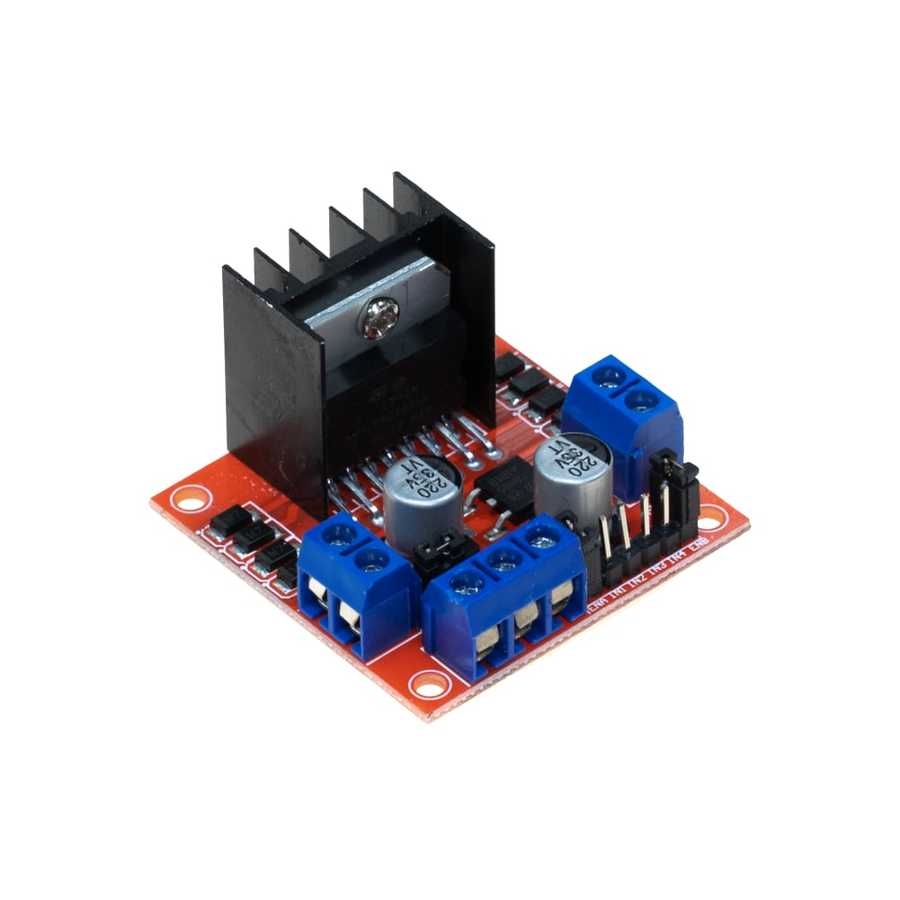

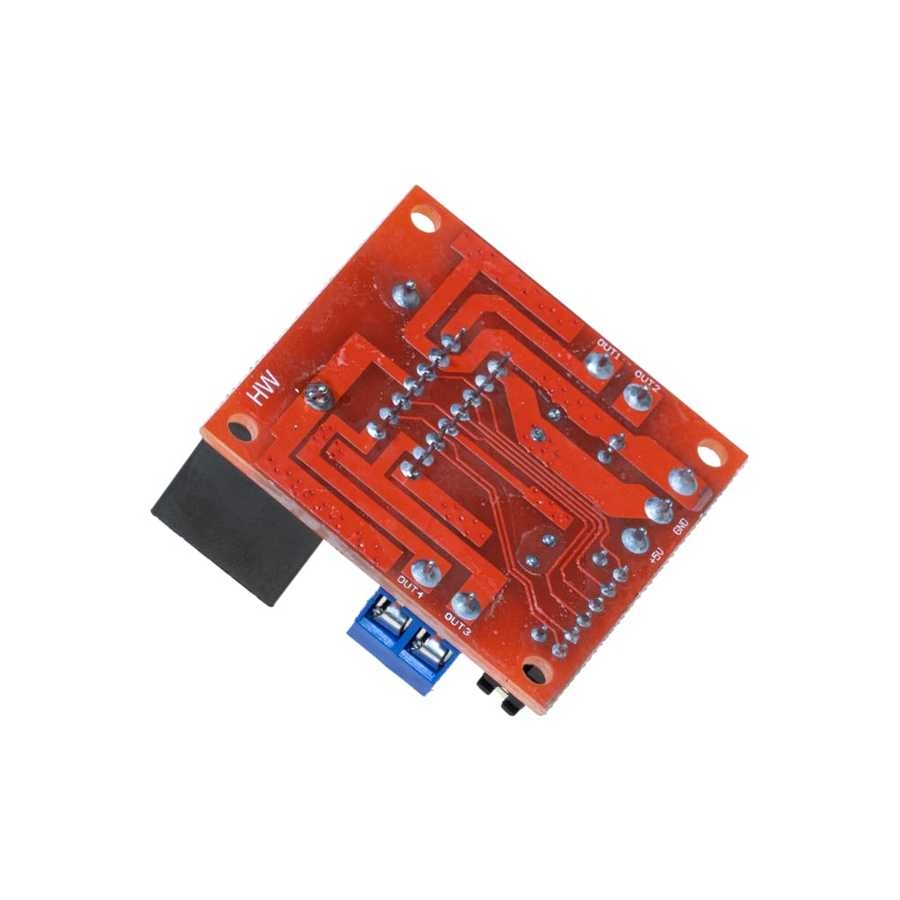

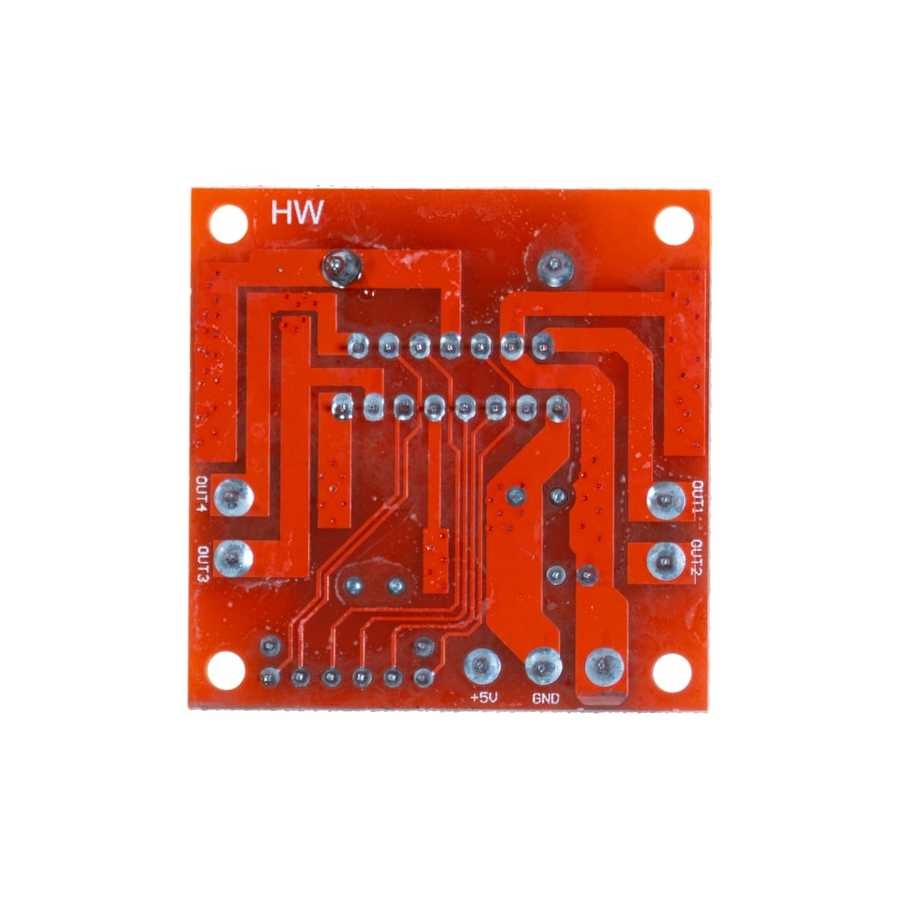

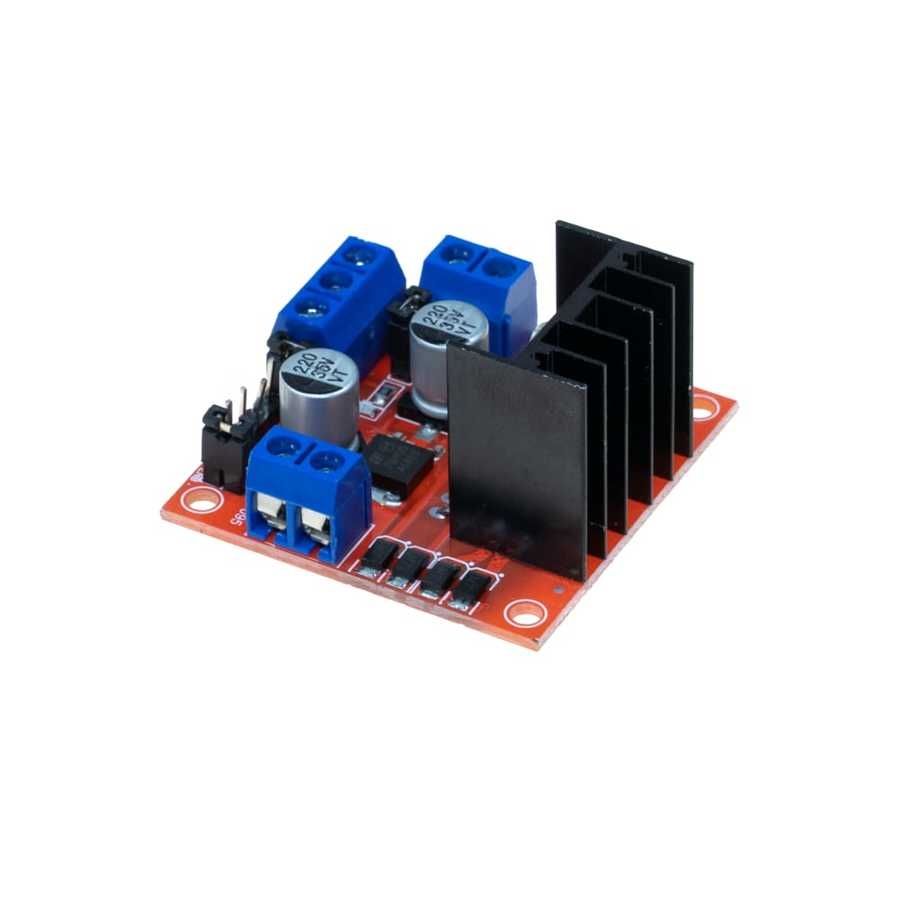

L298N Voltaj Regülatörlü Çift Motor Sürücü Kartı (Kırmızı PCB)

L298N Voltaj Regülatörlü Çift Motor Sürücü Kartı, DC motorlar ve step motorlar için ideal bir motor sürücü çözümüdür. 4.8V-46V aralığındaki voltaj desteği ve kanal başına 2A akım kapasitesi, bu kartı birçok motor kontrol uygulaması için uygun hale getirir. Kırmızı PCB tasarımı, hem dayanıklılığı hem de estetik bir görünümü bir arada sunar.

Teknik Özellikler

Bu motor sürücü kartının öne çıkan teknik özellikleri şunlardır:

• Çalışma Voltajı: 4.8V-46V DC
• Akım Kapasitesi: Kanal başına 2A sürekli, toplamda 4A
• Entegre Voltaj Regülatörü: 5V lojik sinyal desteği sağlar
• Soğutma: Dahili alüminyum soğutucu
• Koruma Özellikleri: Yüksek sıcaklık ve kısa devre koruması
• Boyutlar: 57mm x 43mm
• Ağırlık: 29 gram

Bu özellikler, motor sürücüyü dayanıklı ve kullanıcı dostu bir seçenek haline getirir.

Bağlantı Pinleri ve İşlevleri

L298N Voltaj Regülatörlü Çift Motor Sürücü Kartı üzerinde aşağıdaki bağlantı pinleri yer alır:

• ENA/ENB: Motor kanallarını aktif hale getirir.
• IN1, IN2, IN3, IN4: Motor giriş kontrol pinleridir.
• OUT1, OUT2, OUT3, OUT4: Motor çıkış pinleridir.
• VS: Motor besleme voltaj girişi (4.8V-46V).
• VSS: Kartın lojik beslemesi (6V-12V).
• GND: Toprak bağlantısı.

Bu pinler, motorların kolayca kontrol edilmesini ve sisteme entegre edilmesini sağlar.

PWM Teknolojisi ile Hassas Kontrol

Kart, PWM (Darbe Genişliği Modülasyonu) desteği sayesinde motor hızını hassas bir şekilde ayarlamanıza olanak tanır. PWM sinyalleri, motorların daha düşük enerji tüketimiyle yüksek hassasiyette kontrol edilmesini sağlar. Bu, projelerinizde enerji verimliliğini artırır.

Dahili Voltaj Regülatörü ile Esneklik

Kart üzerinde bulunan dahili voltaj regülatörü, 5V lojik sinyal çıkışı sağlar. Bu özellik, Arduino ve diğer mikrodenetleyicilerle uyumlu çalışmayı kolaylaştırır. Ayrıca ek bir regülatör devresi kullanma ihtiyacını ortadan kaldırarak devre tasarımını sadeleştirir.

Güvenli Kullanım için Koruma Mekanizmaları

L298N Voltaj Regülatörlü Çift Motor Sürücü Kartı, entegre koruma özellikleriyle güvenli bir kullanım sağlar:

• Yüksek Sıcaklık Koruması: Kartın aşırı ısınmasını önler.
• Kısa Devre Koruması: Motor veya güç kaynağını kısa devre durumunda korur.

Bu özellikler, sürücünün uzun ömürlü ve güvenilir bir çözüm olmasını sağlar.

Uygulama Alanları

Bu motor sürücü kartı, aşağıdaki alanlarda yaygın olarak kullanılır:

• Robotik Uygulamalar: Sumo robotlar, çizgi izleyen robotlar ve otonom sistemler.
• Endüstriyel Kontrol Sistemleri: Motor tabanlı üretim hatları.
• Eğitim Amaçlı Kullanım: Elektronik ve robotik projelerde eğitim aracı olarak kullanılır.
• DIY Projeler: Hobi amaçlı motor kontrol projeleri.

Çok yönlülüğü sayesinde hem amatör hem de profesyonel kullanıcılar için uygundur.

LED Gösterge ile Görsel Geri Bildirim

Kart üzerinde bulunan LED göstergeler, motor dönüş yönünü görsel olarak takip etmenizi sağlar. Bu özellik, devrelerin test edilmesi ve sorun giderilmesi sırasında büyük bir kolaylık sağlar.

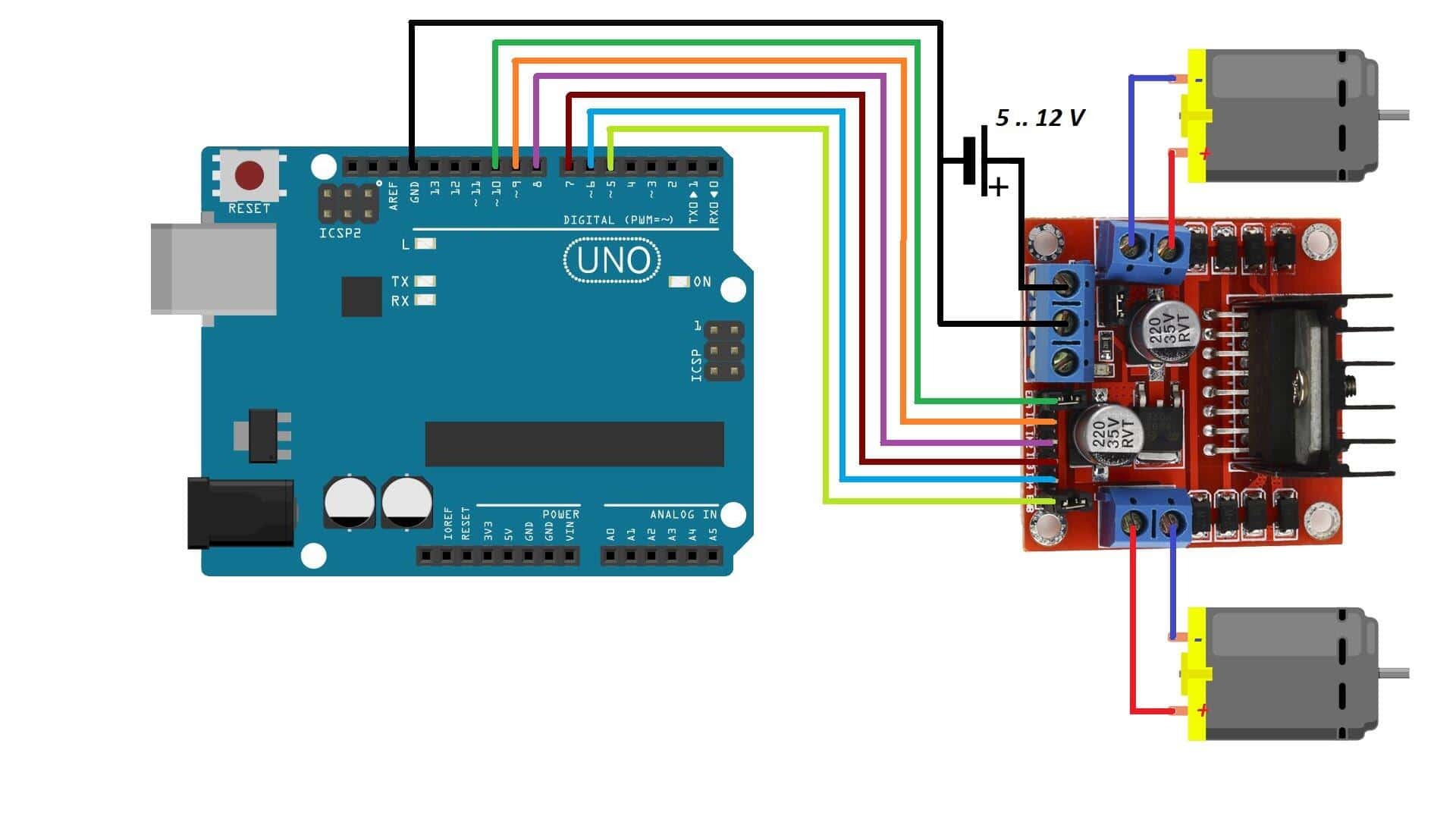

Nasıl Kullanılır?

1. Besleme Bağlantısı: Kartın VS ve GND pinlerini güç kaynağına bağlayın.
2. Motor Bağlantısı: Motor kablolarını OUT1-OUT4 pinlerine bağlayın.
3. Kontrol Pinleri: Arduino gibi bir mikrodenetleyici ile IN1-IN4 pinlerini kontrol edin.
4. PWM Sinyali: Motor hızını PWM sinyali ile ayarlayın.
5. Test: Tüm bağlantıları kontrol ettikten sonra devreyi çalıştırarak test edin.

Bu basit adımlar, kartın güvenli ve etkili bir şekilde kullanılmasını sağlar.

Avantajları

1. Kolay Kurulum: Kullanıcı dostu tasarımı sayesinde hızlı kurulum sağlar.
2. Esneklik: Farklı voltajlarda ve motor tiplerinde kullanılabilir.
3. Güvenlik: Kısa devre ve aşırı sıcaklık korumaları, cihazı uzun ömürlü kılar.
4. Yüksek Performans: Kanal başına 2A akım kapasitesi, güçlü motorları kolayca kontrol eder.

Bu avantajlar, projelerinizde maksimum verimlilik elde etmenizi sağlar.

Sık Sorulan Sorular

• Bu kart hangi motorlarla uyumludur?

  • L298N Voltaj Regülatörlü Çift Motor Sürücü Kartı, DC motorlar ve step motorlarla uyumludur.

• Arduino ile uyumlu mu?

  • Evet, Arduino ve diğer mikrodenetleyicilerle tam uyumlu çalışır.

• Dahili regülatör ne işe yarar?

  • Dahili regülatör, 5V lojik sinyal desteği sağlayarak harici regülatör ihtiyacını ortadan kaldırır.

• Kaç motor bağlanabilir?

  • Bu kart, aynı anda iki motoru bağımsız olarak kontrol edebilir.

• Motor hızı nasıl kontrol edilir?

  • PWM sinyali kullanılarak motor hızını hassas bir şekilde ayarlayabilirsiniz.

• Kartın soğutması yeterli mi?

  • Dahili alüminyum soğutucu, yüksek performanslı kullanımda etkili bir soğutma sağlar.

• Kartın maksimum akım kapasitesi nedir?

  • Kart, kanal başına sürekli 2A ve toplamda 4A akım sağlayabilir.

• Hangi projelerde kullanılabilir?

  • Robotik, endüstriyel otomasyon ve DIY projelerinde kullanılabilir.

• LED göstergelerin işlevi nedir?

  • LED göstergeler, motor dönüş yönünü görsel olarak takip etmenizi sağlar.

• Koruma özellikleri nelerdir?

  • Yüksek sıcaklık ve kısa devre koruması, cihazı hasarlara karşı korur.
