MPPT 5A Voltaj Düşürücü - Güneş Paneli Şarj Devresi

MPPT 5A Voltaj Düşürücü - Güneş Paneli Şarj Devresi. 6-36V arası besleme voltajı ile çalışır. Güneş paneli şarjı için ideal olan MPPT protokolüne sahiptir. Çalışma frekansı 180Khz'dir. Kısa devre ve aşırı sıcaklık koruması vardır. Ters polarite koruması yoktur. Bağlantılarını yaparken dikkatli olunuz. Üzerinde şarj durumunu göstermek için led bulunmaktadır. Tam şarj olduğunda yeşil, şarjdayken kırmızı yanar.

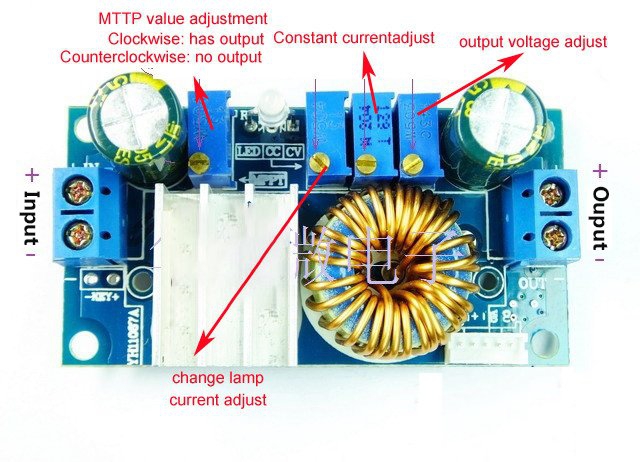

Üzerinde bulunan trimpotlarla MPPT değeri, akım ve çıkış voltajı ayarlanabilir.

Teknik Özellikler

Giriş Voltajı: 6 - 36V

Çıkış Voltajı: 1.25 - 32V ayarlanabilir (Varsayılan olarak 5V)

MPPT voltaj aralığı: 6 - 36V

Çıkış Akım Aralığı: 0.05 - 5A (Varsayılan 3A)

Çalışma Sıcaklığı: -40 ℃ ~ 85 ℃

Çalışma Frekansı: 180KHz

Dönüşüm Verimliliği: %95

Kısa Devre Koruması

Aşırı Sıcaklık Koruması

Boyut: 60x31x22mm

MPPT 5A Voltaj Düşürücü - Güneş Paneli Şarj Devresi

MPPT 5A Voltaj Düşürücü, güneş paneli şarj sistemleri için özel olarak tasarlanmış, yüksek verimli bir voltaj regülatörüdür. 6-36V arası geniş giriş voltaj aralığı ve MPPT protokol desteğiyle projelerinizde enerji yönetimi sağlar.

MPPT Protokolü ile Yüksek Verimlilik

Bu devre, güneş panellerinin maksimum güç noktasını izleyen MPPT protokolüne sahiptir. Bu özellik, enerji kaybını minimuma indirerek şarj sürecini optimize eder.

Geniş Voltaj ve Akım Ayar Seçenekleri

MPPT 5A Voltaj Düşürücü, 6-36V giriş voltajı aralığında çalışır ve çıkış voltajı 1.25-32V arasında ayarlanabilir. Üzerindeki trimpotlarla MPPT değeri, akım ve çıkış voltajını istediğiniz şekilde ayarlayabilirsiniz.

LED Göstergeli Şarj Durumu Takibi

Şarj durumunu görselleştiren LED göstergeler, tam şarj durumunda yeşil, şarj sırasında kırmızı yanar. Bu özellik, sistemin durumunu anlık olarak kontrol etmenizi sağlar.

Koruma Özellikleri

Kısa devre koruması ve aşırı sıcaklık koruması bulunan bu modül, güvenli kullanım sağlar. Ancak ters polarite koruması olmadığından bağlantılar sırasında dikkatli olunmalıdır.

Kullanım Alanları

MPPT 5A Voltaj Düşürücü, güneş paneli şarj sistemleri, taşınabilir enerji çözümleri ve yenilenebilir enerji uygulamaları gibi birçok alanda kullanılabilir. Geniş ayar seçenekleri ile her türlü enerji yönetimi projesine uyum sağlar.

Kullanım Talimatları

Giriş pinlerine doğru polariteyle 6-36V arasında bir voltaj kaynağı bağlayın. Trimpot yardımıyla çıkış voltajını ve akımı ayarlayın. Bağlantılar sırasında ters polariteye dikkat edin ve güvenli kullanım için düzenli aralıklarla sisteminizi kontrol edin.

Sık Sorulan Sorular (SSS)

• MPPT nedir? MPPT (Maximum Power Point Tracking), güneş panellerinin maksimum güç üretimini sağlayan bir protokoldür.
• Bu modül hangi voltajlarda çalışır? Modül, 6-36V arası giriş voltajıyla çalışır ve çıkış voltajı 1.25-32V arasında ayarlanabilir.
• Şarj durumu nasıl takip edilir? LED göstergelerle şarj durumu takip edilir; tam şarjda yeşil, şarj sırasında kırmızı yanar.
• Kısa devre koruması var mı? Evet, modül kısa devre korumasına sahiptir.
• Ters polarite koruması mevcut mu? Hayır, ters polarite koruması yoktur, bağlantılar dikkatli yapılmalıdır.
• Çıkış akımı nasıl ayarlanır? Çıkış akımı üzerindeki trimpot yardımıyla kolayca ayarlanabilir.
• Bu modül güneş paneli dışında kullanılabilir mi? Evet, taşınabilir enerji çözümleri ve diğer enerji yönetimi projelerinde de kullanılabilir.
• Çalışma sıcaklık aralığı nedir? Modül, -40°C ila +85°C arasında güvenle çalışır.
• Varsayılan çıkış voltajı nedir? Varsayılan çıkış voltajı 5V’tur, ancak ayarlanabilir.
• Bu modül nasıl bağlanır? Doğru polariteyle giriş pinlerine voltaj bağlanır ve trimpotlarla ayarlamalar yapılır.

Yüksek verimlilik, MPPT protokolü ve geniş ayar seçenekleriyle MPPT 5A Voltaj Düşürücü - Güneş Paneli Şarj Devresi, enerji yönetimi projeleriniz için mükemmel bir çözümdür.
