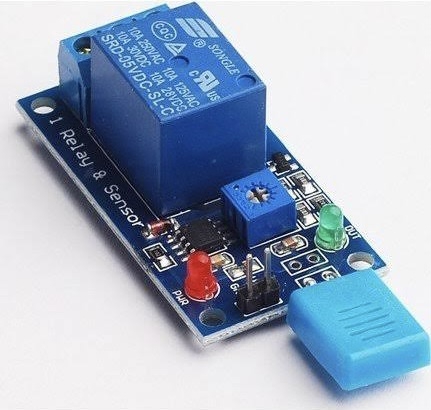

HR202 Sensörlü Nem Kontrollü Röleli Anahtarlama Modülü

HR202 Nemlendirme ile 220V ile çalışan cihazların kontrol edilmesi için bir modüldür.

Besleme Gerilimi: 5V DC
Güncel: 100mA
Yük: AC 250V / 10A veya DC 30V / 10A

Amaç:
Nem testi, nem sensörü, nem testi, röle çıkışı, güçle ilgili ekipmanların doğrudan kontrolü

Modül Özellikleri:
1, yüksek kaliteli HR202 nem sensörü kullanarak;
2, karşılaştırıcı çıkışları doğrudan sürücü röleleri veya 220V AC'ye bağlı diğer cihazlar;
3, sıcaklık dağılımı bit algılama eşiğini ayarlayın
4, sensör arayüzü pim, artı kurşun ile birlikte nem sensörü monte edilebilir;
5, devre kartı dış boyutları: 50x26mm, kalınlık 19mm, kolay kurulum için dört delikli 3mm cıvata

Elektrik parametreleri:
Besleme gerilimi: 5VDC veya 12VDC (varsayılan saç 5V, lütfen bir mesajın 12V'a ihtiyacı var)
Akım: 150mA'den fazla
Maksimum yük: 250V 10A AC veya 30V 10A DC, bu güç küçük tarafından kullanılabilir

Kullanım için modül:
1, çevre nemine en duyarlı nem sensörü genellikle ortam nemini tespit etmek için kullanılır;
2, çevre nemindeki modül ayarlanan eşiği aşar, röle, normalde açık uç ve dış ortam nem ayarlanan eşiğin altında olduğunda, kamuya bağlı, röle kapatılır, ortak ve normalde kapalı terminal bağlı;
3, ortak, normalde açık, normalde kapalı üç bağlantı noktası genellikle ortak terminal iletimi, elektrik, ortak ve normalde kapalı terminal iletimi ile başlayan bir çift kontrol anahtarı, röle bobin gücü eşdeğerdir;

Ortam sıcaklığı ayarlanan nemden daha yüksek olduğunda, röle, ampul, ayarlanan nemin altında olduğunda, röle kapanır, lamba yanmaz (simge sadece kablolama yöntemini söyler) güç bağlantılarını paylaşır.
