PC817 4 Kanal Optokuplör İzolasyon Modülü  - Gerilim Dönüştürücü Modül  3.6-30 V

Teknik Özellikler

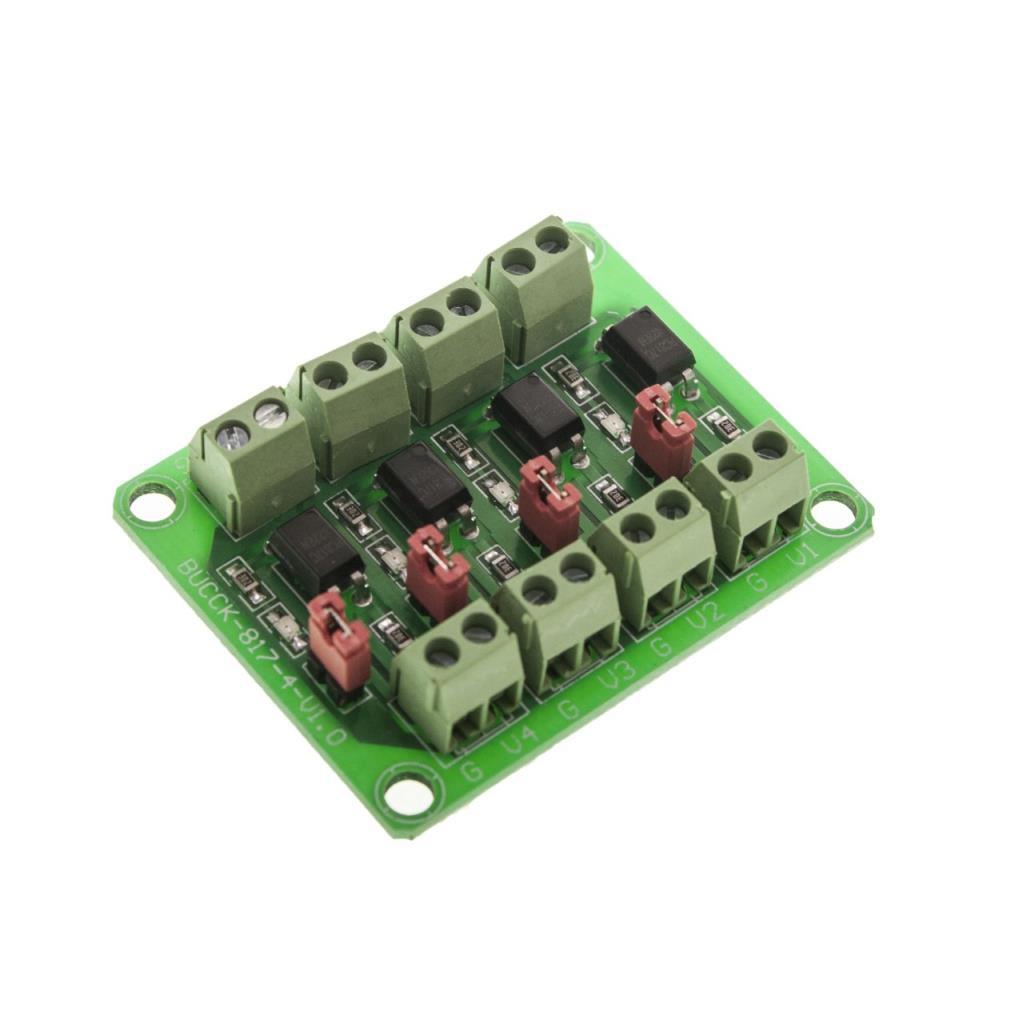

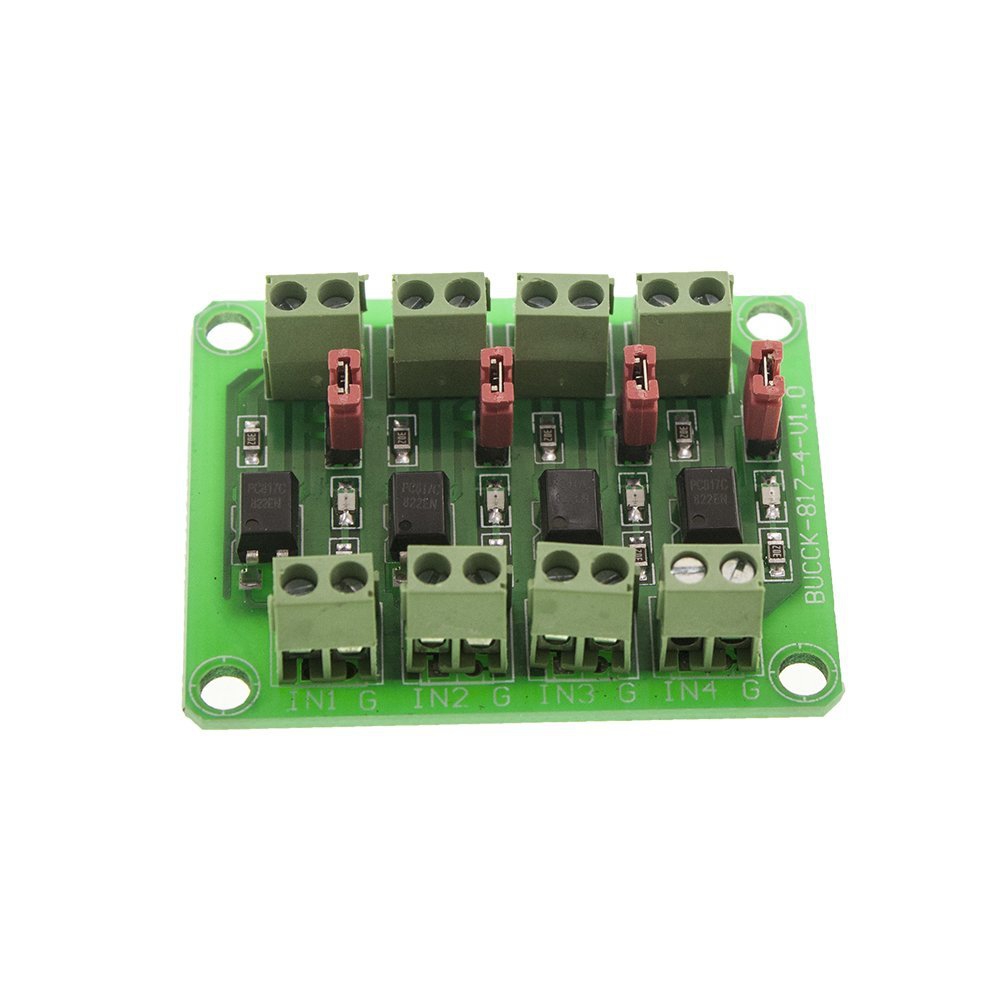

PC817 4 Kanal Optokuplör İzolasyon Modülü

PC817 4 Kanal Optokuplör İzolasyon Modülü, izolasyon kontrolü ve voltaj dönüşümünün gerektiği durumlarda kullanılan, güçlü parazit önleyici özelliklere sahip bir modüldür. Elektriksel sinyalleri optik olarak izole ederek hem düşük hem de yüksek voltaj uygulamalarında güvenli çalışma sağlar.

Fotoelektrik İzolasyon ile Güvenli Kontrol

PC817 4 Kanal Optokuplör İzolasyon Modülü, fotoelektrik izolasyon özelliği sayesinde güçlü parazit önleyici yetenek sunar. Bu modül, yüksek güçlü triyotları, MOS tüplerini ve düşük güçlü 24V röleleri güvenle çalıştırabilir.

Geniş Voltaj Kontrol Aralığı

Modül, 3.6-30V arasında çıkış voltajı sağlayabilirken, 3.6-24V arasında sinyal voltajını sürücü terminalinden alabilir. Bu geniş aralık, farklı uygulamalarda kullanım için esneklik sağlar.

Bağımsız 4 Kanal Yapısı

4 bağımsız PC817 optokuplör, aynı anda farklı voltajları kontrol etme olanağı sunar. Her kanal, birbirinden bağımsız olarak çalıştığı için yüksek güvenilirlik sağlar.

Güçlü Sinyal İşleme Kapasitesi

Modül, darbeli sinyalleri işleme kapasitesine sahiptir. Ancak, kontrol sinyali 4kHz’den yüksek olduğunda bu modül kullanılamaz. Bu sınır, modülün stabil çalışmasını sağlamak için önemlidir.

Kolay Entegrasyon ve Ayarlanabilir Çıkış

Çıkışın yüksek ya da düşük potansiyelde olup olmadığı, bir atlama teli ile kolayca ayarlanabilir. Kompakt boyutları (48mm x 38mm) sayesinde devre tasarımlarına kolaylıkla entegre edilebilir.

Kullanım Alanları

PC817 4 Kanal Optokuplör İzolasyon Modülü, yüksek hassasiyet ve güvenlik gerektiren birçok uygulamada kullanılabilir. Özellikle röle kontrolü, motor sürücüsü, voltaj dönüşümü ve endüstriyel kontrol sistemlerinde tercih edilir.

Sık Sorulan Sorular (SSS)

• Bu modül hangi voltaj aralıklarında çalışır? Modül, 3.6-24V arasında sinyal voltajını destekler ve 3.6-30V arasında çıkış sağlar.
• Maksimum çıkış akımı nedir? Modülün maksimum çıkış akımı 10mA'dir.
• Hangi tür sinyalleri kontrol edebilir? Düşük frekanslı (4kHz veya altı) darbeli sinyalleri işleyebilir.
• Bağımsız kanallar nasıl kullanılır? Her bir kanal farklı voltaj değerlerini eş zamanlı olarak kontrol edebilir.
• Bu modül ile hangi cihazlar çalıştırılabilir? Yüksek güçlü triyotlar, MOS tüpleri ve düşük güçlü röleler bu modül ile güvenle çalıştırılabilir.
• 4kHz üzeri sinyaller için kullanılabilir mi? Hayır, 4kHz üzeri sinyaller bu modül için uygun değildir.
• Modül nasıl monte edilir? Kompakt tasarımı sayesinde elektronik devre kartlarına kolayca lehimlenerek monte edilebilir.
• Fotoelektrik izolasyon ne işe yarar? Fotoelektrik izolasyon, sinyalleri optik olarak ayırarak elektriksel parazitleri önler.
• Modül hangi sıcaklık aralığında çalışabilir? Çalışma sıcaklığı aralığı geniş olmakla birlikte, ürün özelliklerinde belirlenen standartlara uyulmalıdır.
• Modül üzerindeki atlama teli ne işe yarar? Atlama teli, çıkışın yüksek ya da düşük potansiyel olup olmadığını belirlemede kullanılır.
