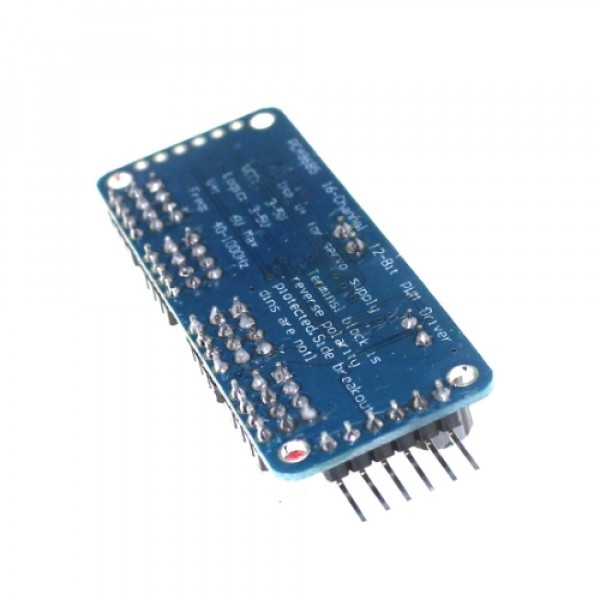

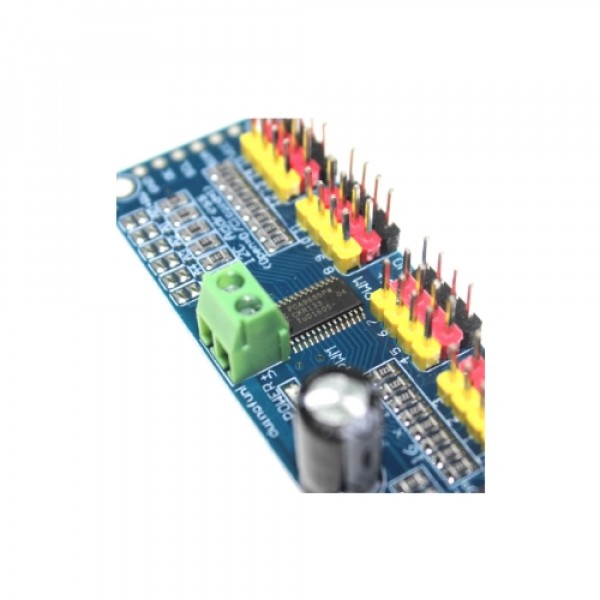

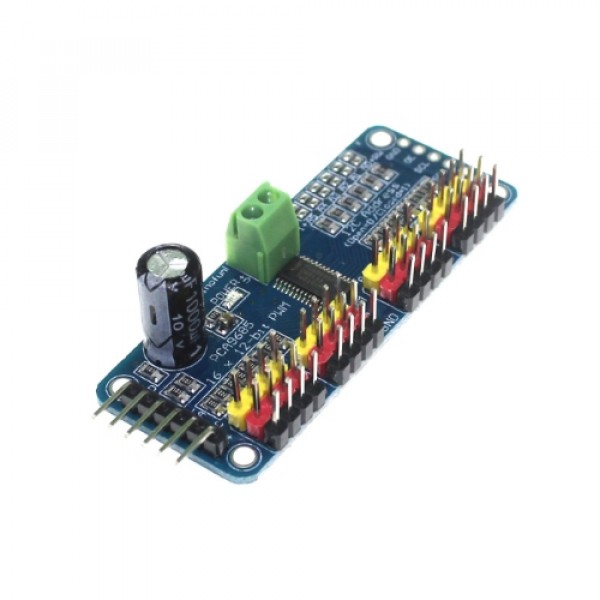

PCA9685 16 Kanal 12bit Pwm Sürücü

Bu modül sayesinde artık yapacağınız robotları geliştirme kartlarının pin çıkışlarıyla sınırlamanıza gerek yok. bir çok motoru aynı anda kontrol etmek için veya bir çok led i aynı anda pwm ile kontrol etmek için bu kartı kullanabilirsiniz. Arduino kartınızın veya diğer mikro kontrolcü kartınızın sadece 2 tane pinini kullanarak 16pwm çıkışını kontrol edebilirsiniz. İsterseniz bu modülden birden fazla kullanarak bu sayıyı daha da katlayabilirsiniz.

Özellikler

• IIC controllü pwm çıkışı
• Mantıksal voltajı 3.3v-5v(en yüksek 6V) arasında tercih edilebilir
• 6 adres pini kart üzerinden seçilebilir. Bu pinler ile 62 taneye kadar IIC kanalı oluşturabilirsiniz
• Ayarlanabilir Pwm yaklaşık 1.6KHz ye kadar
• Her bir çıkış için 12-bit çözünürlük , servo için 60Hz yenileme hızı
• Ayarlanabilir çıkış tüketimi
• Çıkış aktifleştirme pasifleştirme
• Güç girişi için terminal girişi
• Giriş pinleri için ters akım koruması
• Güç gösterge ledi
• 0.1” pin aralığı
• Zincirlenebilir kart tasarımı
• Led sürmek için 330 ohmluk seri direnç dizisi
• Lehimlenebilir 6 adres seçim bağlantısı

PCA9685 16 Kanal 12 Bit PWM Sürücü Nedir?

PCA9685 16 Kanal 12 Bit PWM Sürücü, Arduino ve diğer mikrodenetleyicilerle birden fazla motoru, LED’i veya servo motoru aynı anda kontrol etmenizi sağlayan güçlü bir modüldür. I²C tabanlı bir iletişim protokolü kullanan bu modül, yalnızca iki pin üzerinden 16 bağımsız PWM çıkışı kontrol edebilmenizi sağlar. 12 bit çözünürlük ve 1.6 kHz’ye kadar PWM frekansı, hassas ve esnek bir kontrol sunar.

PCA9685 PWM Sürücünün Teknik Özellikleri

Bu modül, geniş bir uygulama yelpazesi için uygun olan şu özelliklere sahiptir:

• Çıkış Sayısı: 16 PWM çıkışı
• Mantıksal Voltaj: 3.3V - 5V (en yüksek 6V)
• Frekans: Ayarlanabilir, yaklaşık 1.6 kHz
• Çözünürlük: 12 bit (4096 adım)
• Adresleme: 6 adres pini, 62 karta kadar zincirlenebilir.
• Koruma: Giriş pinleri için ters akım koruması
• LED Sürme: 330 ohm seri direnç dizisi ile LED kontrolü
• Boyutlar: Kompakt tasarım, zincirlenebilir bağlantı yapısı

Bu özellikler, PCA9685’i robotik projelerden otomasyona kadar geniş bir kullanım alanında ideal kılar.

I²C Kontrollü PWM Çıkışı ile Kolay Kullanım

PCA9685, I²C protokolü ile çalışarak Arduino veya mikrodenetleyicinizin yalnızca iki pinini kullanır. Bu özellik, projelerinizdeki pin kullanımını en aza indirir ve 16 bağımsız PWM çıkışı elde etmenizi sağlar. 62 karta kadar zincirlenebilir yapısı ile 992 PWM çıkışı kontrol edebilirsiniz.

12 Bit Çözünürlük ile Hassas Kontrol

Modül, 12 bit çözünürlük (4096 adım) sunarak her bir PWM çıkışı için hassas ayarlamalar yapmanıza olanak tanır. Bu, servo motorların açısal hareketlerinde veya LED parlaklık kontrolünde yüksek hassasiyet gerektiren projelerde büyük bir avantaj sağlar.

Zincirlenebilir Kart Tasarımı

PCA9685 PWM Sürücü, zincirlenebilir tasarımı sayesinde birden fazla kartın kolayca bağlanmasına olanak tanır. 6 adres pini kullanılarak 62 karta kadar zincirleme yapabilir ve çok daha fazla PWM çıkışı elde edebilirsiniz. Bu özellik, karmaşık projelerde modüler bir yapı sunar.

Geniş Uygulama Alanları

PCA9685 PWM Sürücü, çok yönlü yapısı sayesinde birçok farklı alanda kullanılabilir:

• Robotik Sistemler: Birden fazla motorun ve servo motorun kontrolü için.
• LED Kontrolü: LED parlaklık ayarları veya ışık efektleri için.
• Hobi ve DIY Projeleri: Arduino tabanlı yaratıcı projelerde.
• Endüstriyel Otomasyon: Hassas PWM kontrolü gerektiren otomasyon projelerinde.
• Modelleme ve Maketler: Servo motorlarla hareketli parçaların kontrolü için.

Bu geniş uygulama yelpazesi, cihazı hem bireysel hem de profesyonel kullanıcılar için ideal hale getirir.

Ters Akım Koruması ve Güvenlik

Modül, ters akım koruması ile donatılmıştır. Bu, bağlantı hataları durumunda devreyi koruyarak güvenli bir kullanım sağlar. Ayrıca, güç gösterge LED’i sayesinde cihazın çalışır durumda olup olmadığını kolayca gözlemleyebilirsiniz.

PCA9685 PWM Sürücünün Avantajları

1. Hassasiyet: 12 bit çözünürlük, hassas PWM kontrolü sağlar.
2. Kompakt Tasarım: Küçük boyutları sayesinde dar alanlarda kullanılabilir.
3. Esneklik: I²C kontrolü ve zincirlenebilir tasarımı, modüler projeler için idealdir.
4. Kolay Entegrasyon: Arduino ve diğer mikrodenetleyicilerle uyumludur.
5. Güvenlik: Giriş pinleri için ters akım koruması ve LED göstergesi, güvenli kullanım sunar.

Nasıl Kullanılır?

PCA9685 16 Kanal 12 Bit PWM Sürücü, kullanıcı dostu tasarımı sayesinde kolayca kurulabilir:

1. Bağlantıları Yapın: I²C iletişim için SDA ve SCL pinlerini Arduino veya mikrodenetleyiciye bağlayın.
2. Güç Sağlayın: Modülü 3.3V veya 5V DC ile besleyin.
3. Adres Ayarlarını Yapın: Kart üzerindeki adres pinlerini kullanarak gerektiğinde birden fazla kartı zincirleyin.
4. PWM Kontrolü: Çıkış pinlerini motorlara, LED’lere veya diğer PWM kontrollü cihazlara bağlayarak kontrolü sağlayın.

Bu basit adımlar, cihazın hızlı ve güvenli bir şekilde kullanılmasını sağlar.

Sık Sorulan Sorular

• PCA9685 PWM Sürücü hangi cihazlarla uyumludur?

  • Bu modül, servo motorlar, LED’ler ve PWM kontrollü cihazlarla uyumludur.

• Kaç PWM çıkışı destekler?

  • Tek bir kart 16 bağımsız PWM çıkışı sağlar ve zincirleme ile bu sayı artırılabilir.

• Arduino ile nasıl kullanılır?

  • I²C protokolü ile Arduino’ya bağlanır ve sadece SDA ve SCL pinlerini kullanır.

• Hangi voltaj aralığında çalışır?

  • Modül, 3.3V - 5V arasında mantıksal voltajla çalışabilir.

• Frekans ayarı nasıl yapılır?

  • Ayarlanabilir PWM frekansı, yaklaşık 1.6 kHz’ye kadar artırılabilir.

• Kaç karta kadar zincirlenebilir?

  • 6 adres pini ile 62 karta kadar zincirleme yapılabilir.

• Ters akım koruması var mı?

  • Evet, modül giriş pinleri için ters akım koruması içerir.

• Hangi projelerde kullanabilirim?

  • Robotik sistemlerden LED kontrolüne, endüstriyel otomasyondan DIY projelere kadar geniş bir uygulama alanında kullanılabilir.

• Servo motor kontrolü hassas mı?

  • Evet, 12 bit çözünürlük ile servo motorların hassas kontrolünü sağlar.

• Cihaz dayanıklı mı?

  • Evet, kompakt ve dayanıklı tasarımı ile uzun ömürlü kullanım sunar.
