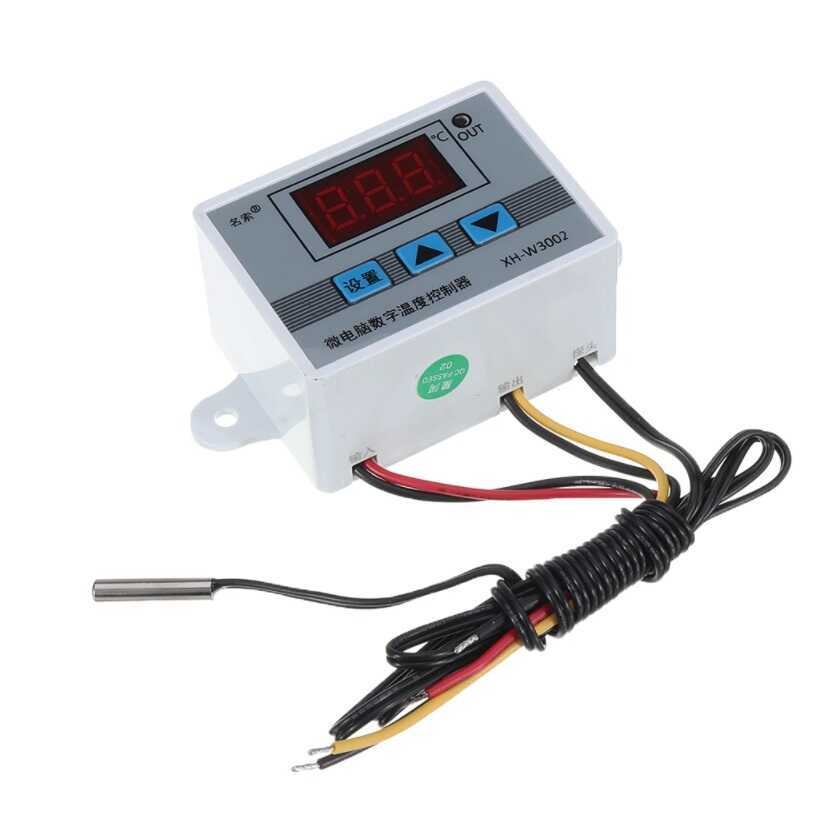

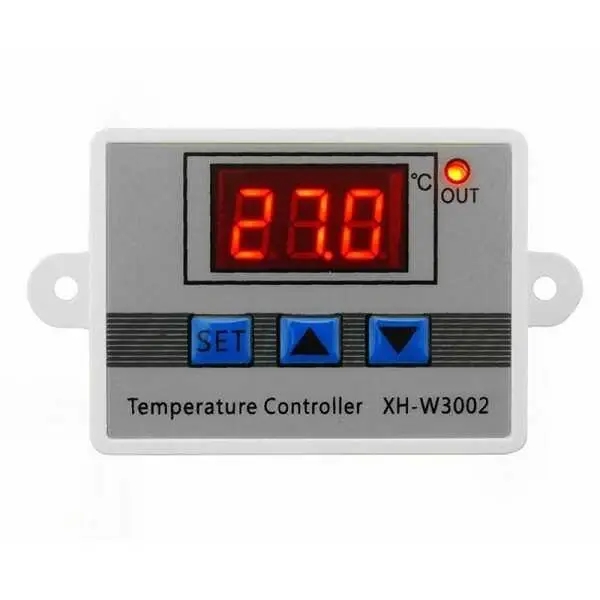

XH-W3002 termostat, 220VAC gerilimle çalışan dijital termostattır. Çıkışına bağlanan yükü ayarlanan sıcaklık değerine göre açıp-kapatmaktadır. Direkt çıkış olması sebebiyle kurulumu ve kullanımı oldukça kolaydır. Kuluçka makinesi, akvaryum ısıtma vb. bir çok kullanım alanına sahiptir.

Başlangıç Zaman gecikmesi ayarlanarak farklı kullanım alanlarına yönlendirilebilir. Örneğin termostat başlangıç sıcaklığına geldiği zaman 3 dakika beklet sonra yüke güç ver. Zaman gecikmesi maksimum 10 dakikaya kadar ayarlanabilmektedir.

Teknik Özellikler:

• Model: XH-W3003 Zaman Gecikmeli Dijital Termostat
• Çalışma Gerilimi: 110VAC - 220VAC

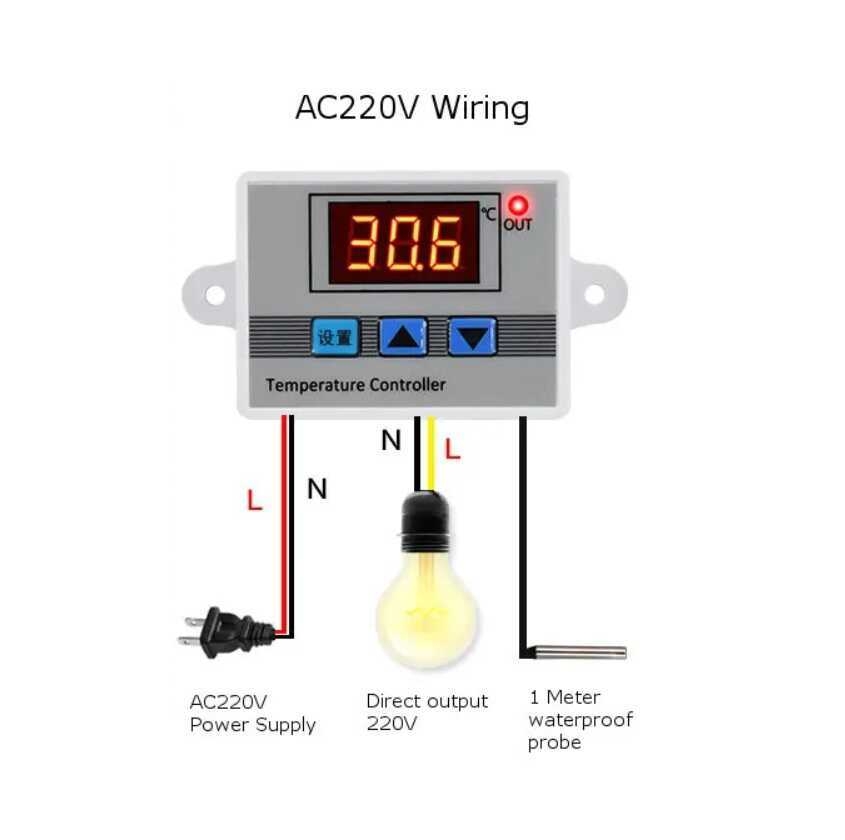

• Direkt çıkış yani yük doğrudan çıkışa bağlanabilmektedir.
• Sıcaklık Sensörü: 10K NTC
• Çıkış Akımı: 10A (Maksimum)
• Çıkış Gücü: 1500W (Maksimum)
• Sıcaklık Ölçme Aralığı: -50°C ile +110°C
• Sıcaklık Kontrol Aralığı: -50°C ile +110°C
• Sıcaklık Kontrol Ayarı Hassasiyeti: +/-1°C
• Sensör Kablo Uzunluğu: 1 Metre

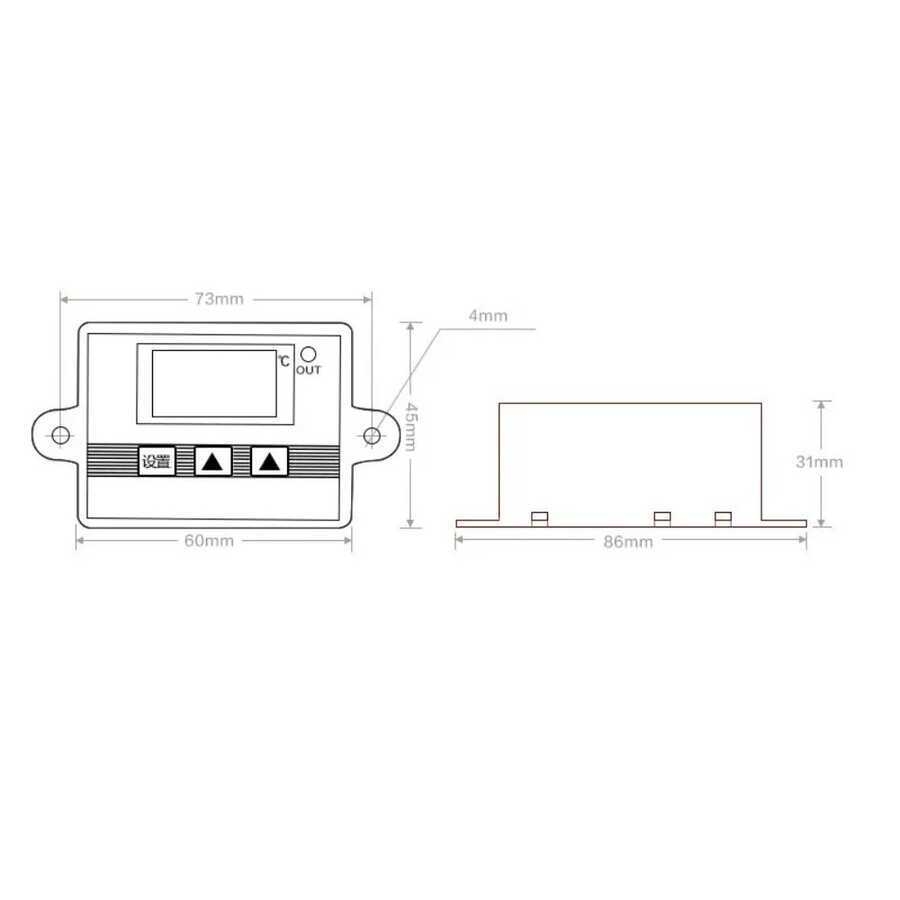

• Boyut: 60x45x31mm

Kurulum ve Kullanım oldukça kolaydır.

Fabrika ayarına geri çevirme: Yukarı ve aşağı yön tuşlarına birlikte 3 saniye basılır. Daha sonra 888 şeklinde bir uyarı verilir. Bu uyarıdan sonra termostat fabrika ayarlarına geri gelmiştir.

Sensör Açık Devre: Sensör açık devre ise ekranda LLL şeklinde uyarı verir. Sensör Bağlantılarını kontrol edip açık devreyi ortadan kaldırın.

Sensör Kısa Devre: Sensör kısa devre ise ekranda HHH şeklinde uyarı verir. Sensör Bağlantılarını kontrol edip kısa devreyi ortadan kaldırın.

Kuluçka Makinesi, Akvaryum vb. sıcaklık kontrol uygulamalarında kullanıma yönelik özel olarak tasarlanmıştır.

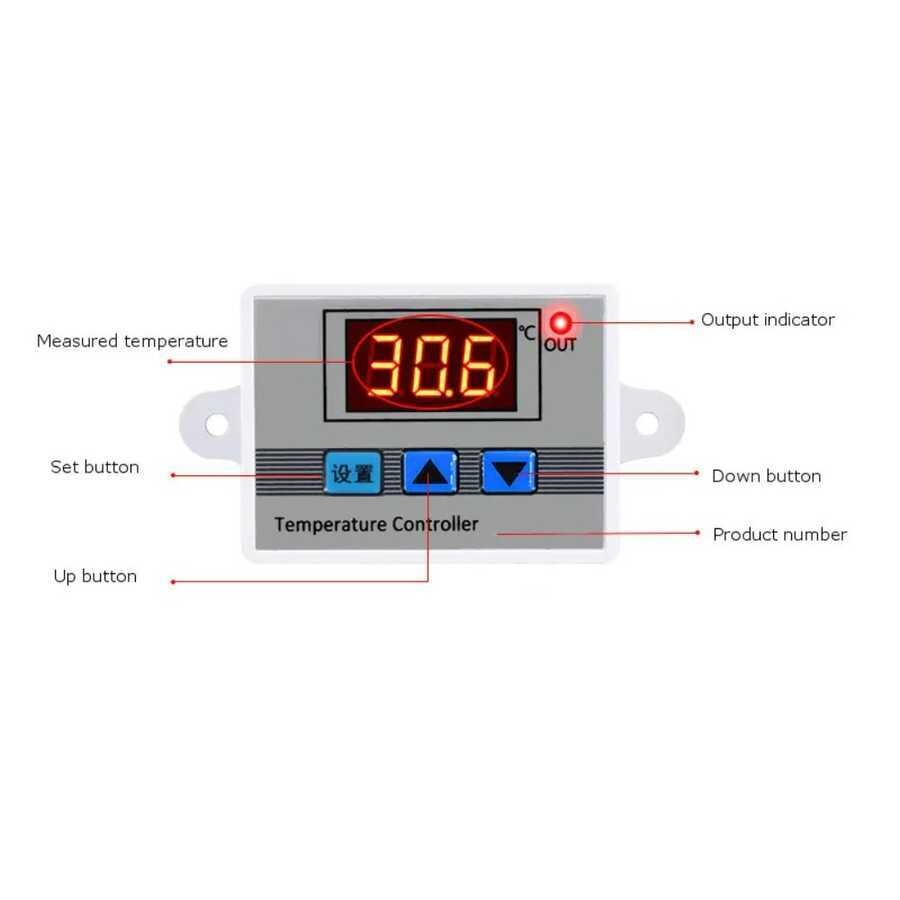

Yukarı Yönlü Buton: Başlangıç Sıcaklığını görüntülemek için 1 kere basılması gerekir. Başlangıç sıcaklığını ayarlama için uzun basılmalıdır.

Aşağı Yönlü Buton: Durdurma sıcaklığını görüntülemek için 1 kere basılması gerekir. Durdurma sıcaklığını ayarlamak için uzun basılmalıdır.

Set Butonu: Termostatı kapatmak için veya açmak için basın.

Fonksiyon Modlar:

• P0 Modu: Başlangıç sıcaklığını ayarlar; -50°C ile +110°C
• P1 Modu: Durdurma sıcaklığını ayarlar; -50°C ile +110°C
• P2 Modu: Sıcaklık düzeltme ayarı; -10°C ile +10°C aralığında sıcaklık düzeltmesi ayarlanabilir. Örneğin; 2°C ayarlanırsa, ölçülen sıcaklığına +2 derece ekler.
• P3 Modu: Başlangıç sıcaklığında zaman gecikmesi vermek için kullanılmaktadır. 0 - 10 dakika

Fonksiyon Açıklama ve Ayarı:

• Fonksiyon moduna geçmek için SET(Ayar) butonuna basılı tutun. Tanımlı olarak P0 modu gelecektir. Yün tuşlarına basarak modlar arası geçiş yapabilirsiniz.
• P0 modu üzerinde iken SET butonuna tekrar basın ve başlangıç sıcaklığını ayarlayın.
• P1 modu üzerinde iken SET butonuna tekrar basın ve durdurma sıcaklığını ayarlayın.
• P2 modu üzerinde ike Set butonuna tekrar basın ve sıcaklık düzeltmesini ayarlayın. Genellikle kalibrasyon işleminde kullanılır.
• P3 modu üzerinde iken SET butonuna tekrar basın ve başlangıç gecikme süresini ayarlayın. Bu ayarın birimi dakikadır. (Geçikmeli başlatma genellikle kompresör soğutması için kullanılır.)

Dikkat: Temel düzeyde elektronik bilgisi gerekmektedir. Mevcut bir sisteme entegre etmeden önce testlerini gerçekleştirmeniz faydalı olacaktır. Kullanıcı kaynaklı hatalara oldukça müsait olması ve OEM bir ürün olmasından dolayı oluşabilecek zararlardan firmamız sorumlu değildir.
