Bu ürün ayarlanabilir DC-DC voltaj regülatörüdür. Çıkış voltajı ayarı için üzerinde bulunan potansiyometrenin vidasını çevirmek yeterli olacaktır. Çıkış gerilimi, giriş geriliminde daha düşük olmamaktadır. Üzerindeki dahili multimetre yardımıyla giriş ve çıkış gerilim değerlerini anlık olarak kontrol edebilirsiniz. S1 butonuna basarak çıkış , giriş voltajı ölçümü seçimi yapabilirsiniz. Hangi çıkışı aldığınızı görmek için 2 adet gösterge ledi bulunmaktadır. İstenilen durumlarda multimetre göstergesinin yanındaki S1 butonuna uzun basılarak gösterge kapatılabilir ve voltaj yükseltme işlemi devam eder. Modül üzerinde monteleme delikleri de bulunmaktadır.

Not: Cihaz voltajı ürün üzerindeki potansiyometre ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.
Giriş pinlerine besleme voltajını bağlayın. Cihazın voltaj göstergesini butona basarak çıkış(out) a getirin. Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.

NOT: LM2577 Voltaj regülatörünün geliştirilmiş ve ekranlı versiyonudur.

Uygulama Alanları:

• 5V-24V çevirici
• 5V-12V çevirici
• 12V-24V çevirici
• 12V-36V çevirici
• 9V-12V çevirici vb.

Özellikler:

• Dijital voltaj göstergesi
• Regülatör tipi: Step-up (yükseltici)
• Giriş gerilimi: 3 V-32 V
• Çıkış gerilimi: 5 V-35 V
• Giriş akımı: 4A (maksimum) (2A üzeri kullanımı için alüminyum soğutucu tavsiye edilir)
• Aktarım verimliliği: 94% (en yüksek), Normal verimlilik: 85%
• Anahtarlama frekansı: 400 KHz
• Çıkış dalgalanma: 50mV
• Yük düzenleme: ± 0.5%
• Gerilim düzenleme: ± 0.5%
• Çalışma sıcaklığı:-40°C ~ +85°C
• Boyutlar: 66mmx35.0mm

Paket İçeriği:

• 1 x XL6009 Ekranlı Ayarlanabilir DC-DC Voltaj Regülatörü-Step Up

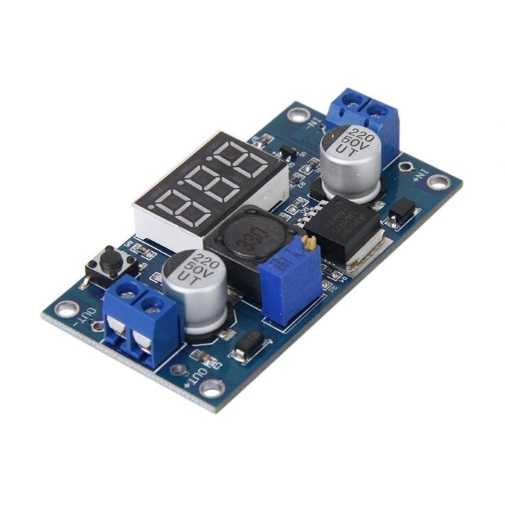

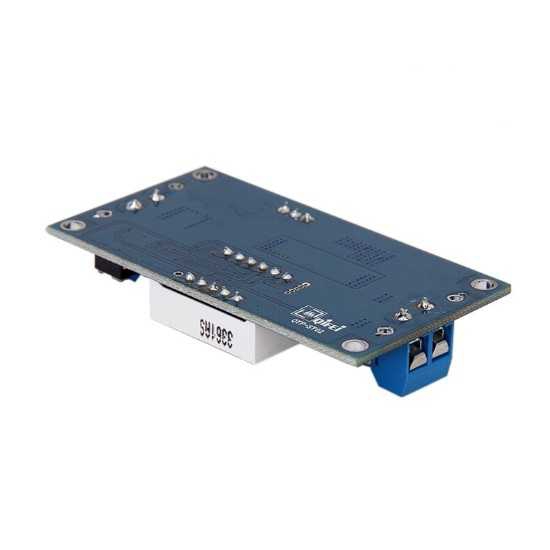

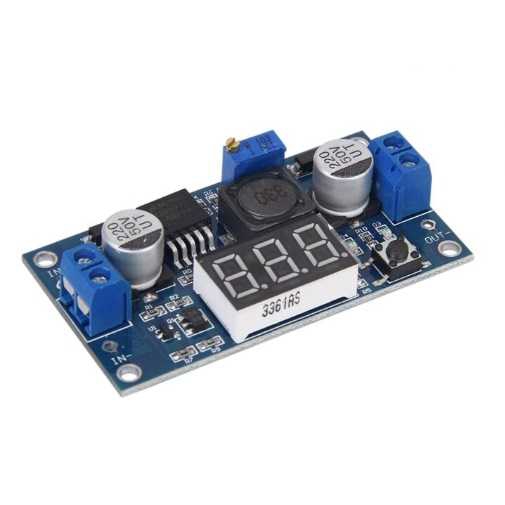

XL6009 Ekranlı Ayarlanabilir DC-DC Voltaj Regülatörü Yükseltici Step Up

XL6009 Ekranlı Ayarlanabilir DC-DC Voltaj Regülatörü Yükseltici Step Up, çıkış voltajını kolayca ayarlamanıza olanak tanıyan ve üzerinde dahili bir voltmetre bulunan gelişmiş bir DC-DC regülatör modülüdür. Giriş ve çıkış voltaj değerlerini anlık olarak kontrol edebilir, projelerinize güvenle entegre edebilirsiniz.

Ürünün Genel Özellikleri

Bu modül, ayarlanabilir çıkış voltajı ve dahili voltmetresi ile kullanıcılara esnek ve hassas voltaj kontrolü sunar. S1 butonu ve gösterge LED’leri, giriş ve çıkış voltaj durumlarını kolayca izlemenizi sağlar. Monteleme delikleri ile kolay kurulum imkanı sunar.

Dahili Multimetre ve LED Göstergeler

XL6009 Voltaj Regülatörü, üzerindeki dahili multimetre sayesinde giriş ve çıkış voltajlarını anlık olarak kontrol etmenizi sağlar. LED göstergeler ve S1 butonu, ölçümleri hızlıca seçmenize olanak tanır. Bu özellikler, projelerinizde hassas ayarlar yapmanızı kolaylaştırır.

Trimpot ile Ayarlanabilir Çıkış Voltajı

Çıkış voltajını ayarlamak için modül üzerindeki trimpotu kullanabilirsiniz. Potansiyometreyi çevirerek voltajı hassas şekilde ayarlayabilir ve ihtiyacınıza uygun çıkış değerini elde edebilirsiniz. Bu özellik, farklı projelerde hızlı ve pratik bir çözüm sunar.

Kullanım Alanları

XL6009 Ekranlı Voltaj Regülatörü, taşınabilir cihazlar, batarya şarj projeleri, LED aydınlatma sistemleri ve endüstriyel uygulamalarda kullanılabilir. Gelişmiş özellikleri ve kompakt tasarımı sayesinde çok yönlü bir enerji çözümü sağlar.

Geliştirilmiş Versiyon

Bu modül, LM2577 regülatörün geliştirilmiş ve ekranlı bir versiyonudur. Daha hassas kontrol imkanı ve ek özellikler sunarak projelerinizde yüksek performans sağlar. Geliştirilmiş tasarımı ile enerji verimliliğini artırır.

Kullanım Talimatları

Modülün giriş pinlerine doğru besleme voltajını bağlayın. S1 butonuna basarak giriş veya çıkış voltajı ölçümünü seçin. Trimpot yardımıyla çıkış voltajını ihtiyacınıza göre ayarlayın ve projelerinizde güvenle kullanın.

Sık Sorulan Sorular

• Bu modül hangi projelerde kullanılabilir? Taşınabilir cihazlar, batarya şarj sistemleri, LED aydınlatma ve endüstriyel projelerde kullanılabilir.
• Giriş ve çıkış voltajları nedir? Giriş voltajı çıkıştan düşük olmalı ve çıkış voltajı ayarlanabilir.
• Çıkış voltajını nasıl ayarlayabilirim? Potansiyometreyi çevirerek çıkış voltajını ihtiyacınıza göre ayarlayabilirsiniz.
• Dahili multimetre ne işe yarar? Giriş ve çıkış voltajlarını anlık olarak izlemenize olanak tanır.
• Bu ürün taşınabilir projelerde kullanılabilir mi? Kompakt tasarımı ve montaj kolaylığı sayesinde taşınabilir projelerde idealdir.
• LED göstergeler ne işe yarar? Voltaj durumunu hızlı bir şekilde görmenizi sağlar.
• Enerji verimliliği nasıldır? Geliştirilmiş tasarımı ile yüksek enerji verimliliği sunar.
• Bu ürünün geliştirilmiş özelliği nedir? LM2577 regülatörün ekranlı ve daha hassas kontrol imkanı sunan versiyonudur.
• Monteleme delikleri ne işe yarar? Kolay ve güvenilir bir kurulum yapmanızı sağlar.
• Modül uzun süreli kullanım için uygun mu? Dayanıklı yapısı ve enerji verimliliği ile uzun ömürlüdür.
