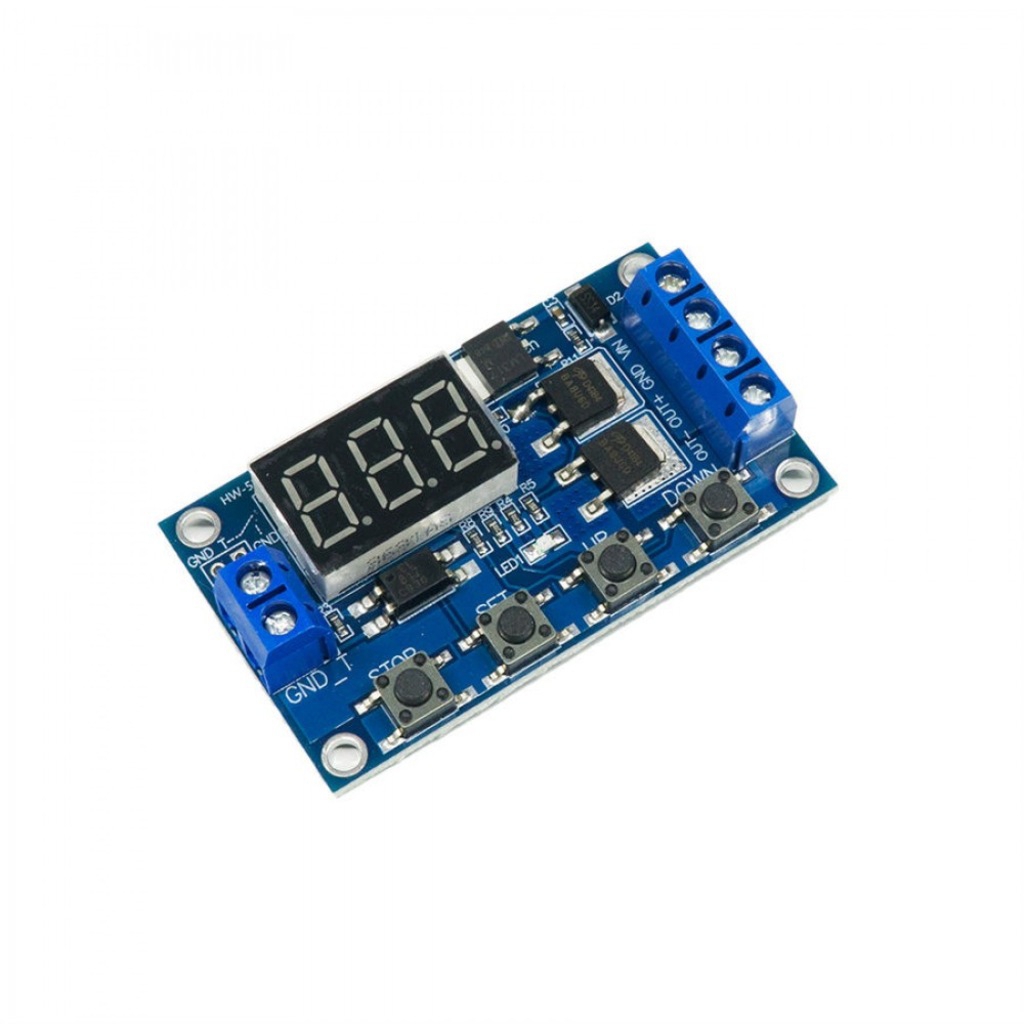

Name: Zaman Ayarlı Mosfetli Zamanlayıcı Anahtarlama Kartı 5-30V DC
Brand: Diğer
SKU: A0299
Price: 98.35 TRY
Availability: InStock

Zamanlayıcı Devre Mosfetli Anahtarlama Kartı 5-30V DC

0.1 saniye (min) ila 999 dakika (max) arasında ayarlanabilir zaman röle kartıdır. Birden fazla program tanımlanarak farklı görevler yürütülebilir. Ürünün kullanımı oldukça kolaydır,

Çift yönlü çalışması sayesinde birçok uygulama için kolaylıklar sağlamaktadır. Örneğin, zaman gecikmeli röleyi tetik sinyalini aldıktan 15 saniye sonra açıp 30 saniye bekledikten sonra tekrar kapalı konuma gelecek şekilde ayarlayabiliriz.

Çalışma Modları:

P- 1 Modu: Bu modda 1 süre ayarlanmaktadır.Tetikleme sinyali geldiği anda açık kontağı kapalı,kapalı kontağı açık hale gelip

ayarlanan süre kadar geri sayımın sonunda kontaklar eski haline gelmektedir.

P- 2 Modu: Bu modda 2 süre ayarlanmaktadır.Tetikleme sinyali geldikten sonra birinci ayarlanan süre kadar geri sayım yapıp,süre sonunda açık kontağı kapalı,kapalı kontağı açık hale getirip,

ayarlanan ikinci süre kadar kontak konumları sabit kalıp geri geri sayım sonunda başlangıç konumuna geçmektedir.

P- 3 Modu: Bu modda 2 süre ayarlanmaktadır. Ayarlanan birinci süre kadar kontakların biri açık ve diğeri kapalı geri sayım sonunda, ikinci süre kadar kontaklar yön değiştirip geri sayım sonunda tekrar birinci süre durumuna gelmektedir.Bu sonsuz bir döngü şeklinde devam etmektedir.

Örneğin, rölemize masa lambası bağladık: birinci ayarlanan süre kadar açık bu süre sonunda ikinci ayarlanan süre kadar kapalı olacaktır ve bu sonsuz bir döngü şeklide devam edecektir.

P- 4 Modu: P-1 modunun benzeridir.Bu modda tetikleme sinyali geldiği anda açık kontağı kapalı,kapalı kontağı açık hale gelip tetik sinyali geldiği sürece geri sayımı başlatmaz, tetik sinyalinin düşen kenarında geri sayımı başlatır.Geri sayımın sonunda kontaklar eski haline gelmektedir.
