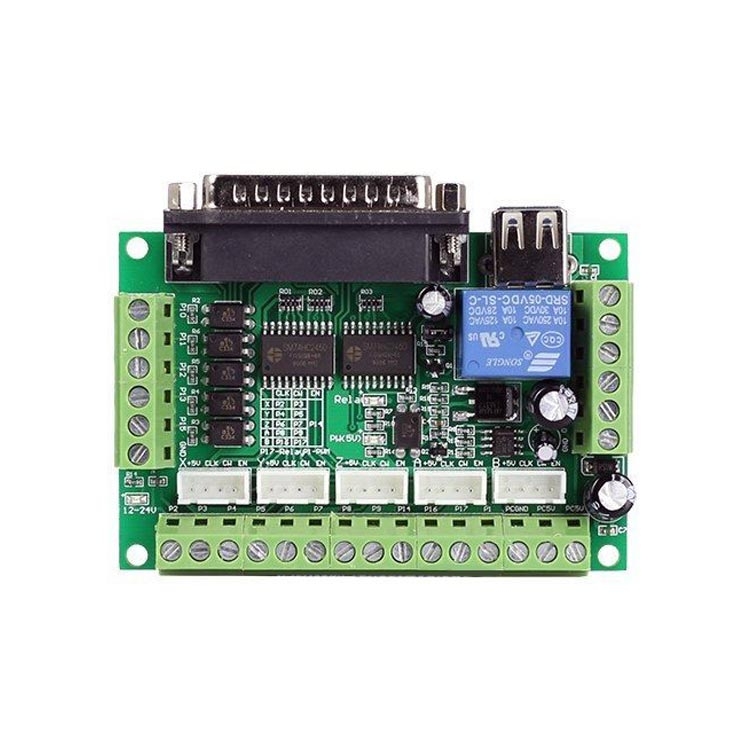

5 Eksen CNC Kontrol Kartı MACH3 Uyumlu Nedir?

5 Eksen CNC Kontrol Kartı MACH3 Uyumlu, CNC makinelerinde step motorların hassas kontrolü için geliştirilmiş, Mach3 ve Linux CNC gibi kontrol yazılımlarıyla uyumlu bir kontrol kartıdır. Bu kart, 5 bağımsız ekseni kontrol edebilir ve step motor sürücüleriyle birlikte kullanılabilir. CNC uygulamalarında ihtiyaç duyulan endstop, probe, acil durum butonu gibi giriş birimlerini barındırır. 0-10V analog çıkış sayesinde mil hızını kontrol etme yeteneği sunar ve lazer, gravür gibi uygulamalar için idealdir.

5 Eksen CNC Kontrol Kartının Teknik Özellikleri

Bu kontrol kartı, geniş bir uygulama yelpazesi sunan güçlü özelliklere sahiptir:

• Uyumluluk: Mach3, Linux CNC (EMC2) gibi CNC yazılımları
• Giriş Gerilimi: 12-24V DC
• Step Motor Desteği: Maksimum 5 adet 2 fazlı step motor
• Çıkış Kontrolü: 0-10V analog (PWM)
• Bağlantı Türü: LPT (paralel port)
• Koruma: Optocoupler korumalı girişler, ters bağlantı koruması
• Boyutlar: 90mm x 70mm x 20mm

Bu teknik özellikler, cihazı hem amatör hem de profesyonel CNC kullanıcıları için ideal kılar.

Mach3 ve Linux CNC Uyumlu Tasarım

Bu kontrol kartı, Mach3 ve Linux CNC gibi popüler kontrol yazılımlarıyla uyumludur. Paralel port (LPT) bağlantısı, bilgisayar ile hızlı ve güvenilir bir iletişim sağlar. Bu özellik, hassas işlem gerektiren projelerde maksimum verimlilik sunar ve geniş yazılım desteği sayesinde esnek kullanım imkanı tanır.

5 Bağımsız Step Motor Kontrol Yeteneği

5 Eksen CNC Kontrol Kartı, 5 bağımsız step motoru kontrol edebilme kapasitesine sahiptir. Bu, daha karmaşık CNC makinelerinde hassas hareketler yapmanıza olanak tanır. Pulse ve yön kontrolü, step motorların sorunsuz bir şekilde çalışmasını sağlar ve yüksek hassasiyet sunar.

Güvenlik Özellikleri ile Sorunsuz Kullanım

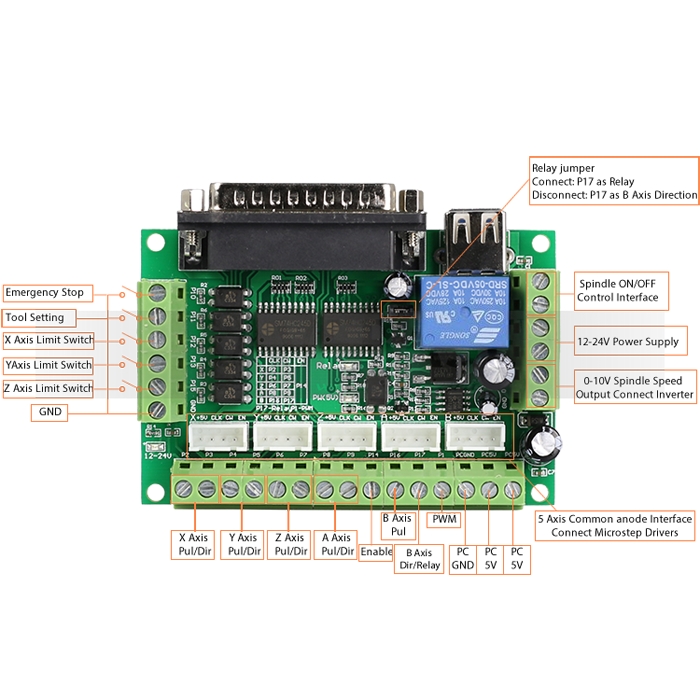

Kart, optocoupler korumalı girişler ile donatılmıştır, bu da endstop, probe ve acil durum butonu bağlantılarında güvenli kullanım sağlar. Ayrıca, ters bağlantı koruması, yanlış bağlantı durumlarında kartın zarar görmesini önler. Bu güvenlik özellikleri, kartın uzun ömürlü ve güvenilir olmasını sağlar.

0-10V Analog Çıkış ile Mil Hızı Kontrolü

Bu kontrol kartı, 0-10V analog çıkış sunarak mil hızının hassas bir şekilde ayarlanmasını sağlar. Bu özellik, lazer ve gravür motorları gibi yüksek hassasiyet gerektiren uygulamalar için mükemmel bir çözüm sunar. PWM çıkışı, enerji tasarrufu ve doğru hız kontrolü sağlar.

CNC Uygulamaları için Çok Yönlü Kullanım

5 Eksen CNC Kontrol Kartı, birçok farklı CNC uygulamasında kullanılabilir:

• Freze ve Torna Makineleri: Hassas mil kontrolü ve eksen hareketleri.
• Lazer Kesim Makineleri: Lazer gücünün hassas ayarlanması.
• Gravür Sistemleri: Detaylı ve hassas işlemeler için.
• Hobi CNC Makineleri: DIY CNC projelerinde profesyonel kontrol.

Bu geniş kullanım alanı, cihazı hem bireysel kullanıcılar hem de endüstriyel uygulamalar için ideal hale getirir.

Kompakt ve Kullanıcı Dostu Tasarım

90mm x 70mm x 20mm boyutlarında olan bu kontrol kartı, kompakt yapısı sayesinde dar alanlarda bile kolayca monte edilebilir. USB portu, sadece dijital besleme için kullanılır ve bilgisayarı olası zarar risklerinden korur. Kullanıcı dostu tasarımı, hızlı kurulum ve sorunsuz kullanım sunar.

Nasıl Kullanılır?

5 Eksen CNC Kontrol Kartı MACH3 Uyumlu, basit kurulum ve kullanım adımlarıyla herkesin rahatlıkla kullanabileceği bir cihazdır:

1. Step Motor Bağlantısı: Step motor sürücülerinizi kart üzerindeki uygun çıkışlara bağlayın.
2. Besleme Gerilimi: Kartı 12-24V DC güç kaynağına bağlayarak çalıştırın.
3. Bilgisayar Bağlantısı: LPT bağlantısı ile kartı bilgisayarınıza bağlayın.
4. CNC Yazılımı ile Kontrol: Mach3 veya Linux CNC yazılımını kullanarak eksen hareketlerini yönetin.
5. Güvenlik Girişlerini Ekleyin: Endstop, probe ve acil durum butonlarını güvenlik girişlerine bağlayın.

Bu adımlar, cihazın hızlı ve güvenli bir şekilde kullanılmasını sağlar.

Sık Sorulan Sorular

• 5 Eksen CNC Kontrol Kartı hangi yazılımlarla uyumludur?

  • Bu kart, Mach3 ve Linux CNC (EMC2) gibi popüler CNC kontrol yazılımlarıyla uyumludur.

• Kaç step motor kontrol edilebilir?

  • Maksimum 5 bağımsız 2 fazlı step motoru kontrol edebilir.

• Paralel port üzerinden nasıl bağlantı yapılır?

  • Bilgisayar ve kontrol kartı arasında LPT kablosu kullanılarak bağlantı sağlanır.

• Mil hızı kontrolü nasıl yapılır?

  • Kartın 0-10V analog çıkışı, PWM sinyali ile mil hızını hassas bir şekilde kontrol etmenizi sağlar.

• Endstop ve acil durum butonları bağlanabilir mi?

  • Evet, kart üzerinde optocoupler korumalı girişler bulunmaktadır ve güvenli bir şekilde bağlanabilir.

• Kartın boyutları nedir?

  • Kart, 90mm x 70mm x 20mm boyutlarında kompakt bir yapıya sahiptir.

• Besleme gerilimi nedir?

  • Kart, 12-24V DC besleme gerilimi ile çalışır.

• USB portu ne için kullanılır?

  • USB portu sadece dijital besleme için kullanılır ve bilgisayarı güç dalgalanmalarından korur.

• Kart ters bağlantıya karşı korumalı mı?

  • Evet, ters bağlantı koruması mevcuttur ve yanlış bağlantılarda kartın zarar görmesini önler.

• Hangi uygulamalarda kullanılır?

  • Freze, torna makineleri, lazer kesim sistemleri, gravür makineleri ve hobi CNC projelerinde kullanılabilir.
