A4988 step motorları mikro adımlarla kontrol etmek için tasarlanmış bir çiptir. Tam , yarım ¼, 1/8 ve 1/16 bipolar motor sürüş modları bulunur. Motor sürme voltajı 35v volta kadar destekler. 2A kadar motor sürebilir ve akımı akım regülatörü sayesinde kontrol edilebilir. Her bir sinyalinde step motorun bir fazına sinyal gönderir. Kullanılan motor tipine göre motorun dönüş adımı sayılabilir.

Özellikler:

• Otomatik akım kontrolü
• Akım düşme kontrolü
• Senkron doğrultma ( Düşük güç tüketimi için)
• Dahili UVLO
• Ters akım koruması
• Mantıksal 3.3v veya 5v seçeneği
• Sıcaklık koruması
• Kısa devre yük koruması
• 5 farklı adım seçeneği: tam, 1/2, 1/4, 1/8, 1/16

Uygulama Alanları:

• 3D yazıcı
• Cnc makinaları
• Sumo robotları
• Kamera pozisyon kontrolcüsü

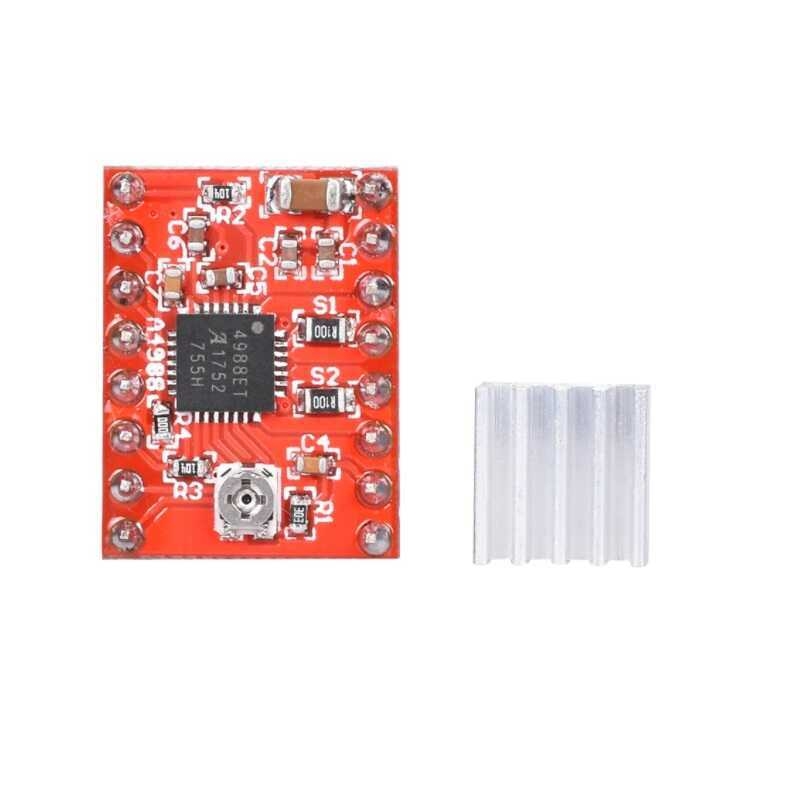

Paket İçeriği:

• 1x A4988 Step Motor Sürücü Kartı
• 1x Alüminyum soğutucu

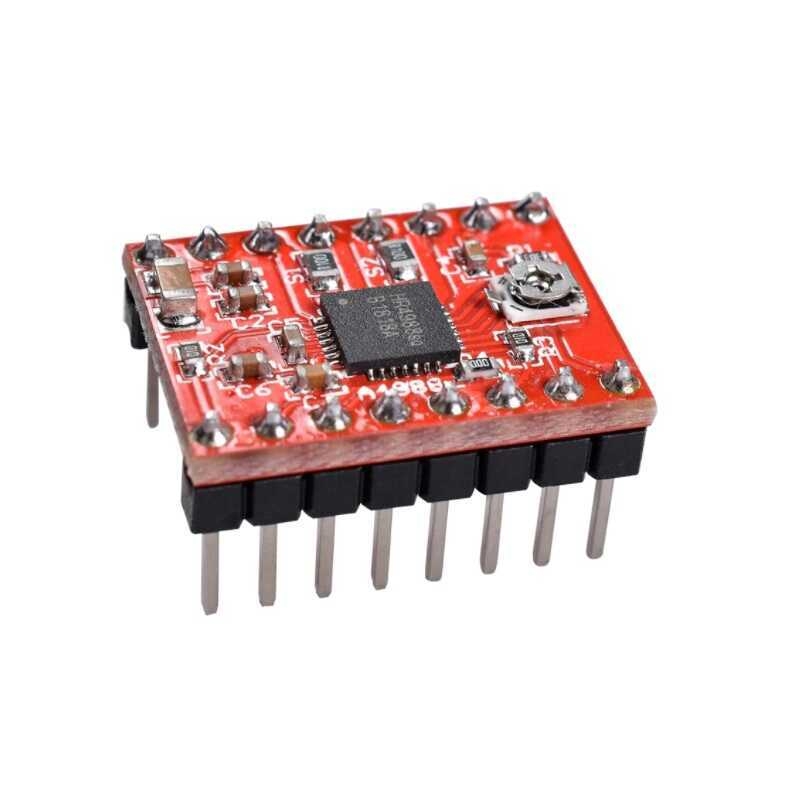

A4988 2A Kırmızı Step Motor Sürücü (Soğutucu ile) Nedir?

A4988 2A Kırmızı Step Motor Sürücü, bipolar step motorların hassas kontrolünü sağlayan bir sürücü modülüdür. Allegro A4988 çipini kullanan bu sürücü, tam, yarım, 1/4, 1/8 ve 1/16 adım modlarıyla motor kontrolünde yüksek hassasiyet sunar. 35V’a kadar motor besleme voltajı ve 2A maksimum akım kapasitesi, bu modülü geniş bir uygulama yelpazesi için ideal hale getirir. Üzerindeki soğutucu, termal yönetimi optimize ederek uzun ömürlü kullanım sağlar.

A4988 Kırmızı Step Motor Sürücünün Teknik Özellikleri

Bu modül, çeşitli projelerde kullanım için birçok teknik avantaj sunar:

• Giriş Voltajı: 8-35V DC
• Maksimum Akım: 2A (faz başına)
• Adım Çözünürlüğü: Tam, 1/2, 1/4, 1/8 ve 1/16 adım modları
• Koruma Özellikleri: Ters akım koruması, aşırı sıcaklık koruması, düşük voltaj koruması
• Akım Kontrolü: Otomatik akım regülatörü
• Soğutma: Alüminyum soğutucu ile birlikte gelir
• Boyutlar: Kompakt ve montajı kolay yapı

Bu özellikler, A4988 kırmızı step motor sürücüsünü projelerinizde güvenilir ve hassas bir çözüm haline getirir.

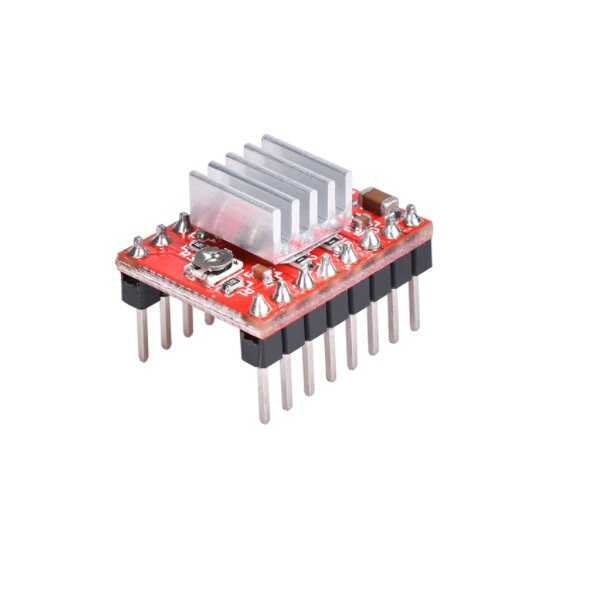

Soğutucu ile Yüksek Performans

A4988 2A Kırmızı Step Motor Sürücü, entegre alüminyum soğutucu ile birlikte gelir. Bu soğutucu, cihazın termal performansını artırır ve aşırı ısınmayı önler. Özellikle yüksek akım gerektiren uygulamalarda soğutucu, modülün uzun süre stabil çalışmasını sağlar.

Adım Çözünürlüğü ile Hassas Hareket Kontrolü

Bu sürücü, farklı adım modları ile motorların hareketlerini hassas bir şekilde kontrol etmenizi sağlar:

• Tam Adım: Motor torkunun en yüksek olduğu durumlar için.
• 1/2, 1/4, 1/8 ve 1/16 Adım: Daha hassas ve yumuşak hareket gerektiren uygulamalar için idealdir.

Adım modlarını seçmek için adım çözünürlüğü pinlerini (MS1, MS2, MS3) kullanabilirsiniz. Bu özellik, projelerinizde ihtiyacınıza göre hassasiyet sunar.

Koruma Mekanizmaları ile Güvenli Kullanım

A4988 step motor sürücü, çeşitli koruma özellikleriyle donatılmıştır:

• Ters Akım Koruması: Yanlış bağlantılardan kaynaklanabilecek zararları önler.
• Aşırı Sıcaklık Koruması: Yüksek sıcaklık durumlarında cihazı korur.
• Düşük Voltaj Koruması: Düşük voltaj durumlarında cihazın stabil çalışmasını sağlar.
• Kısa Devre Koruması: Motor ve sürücüyü kısa devre hasarından korur.

Bu güvenlik önlemleri, cihazın uzun ömürlü ve güvenilir bir çözüm olmasını sağlar.

Arduino ve Mikrodenetleyicilerle Uyumlu

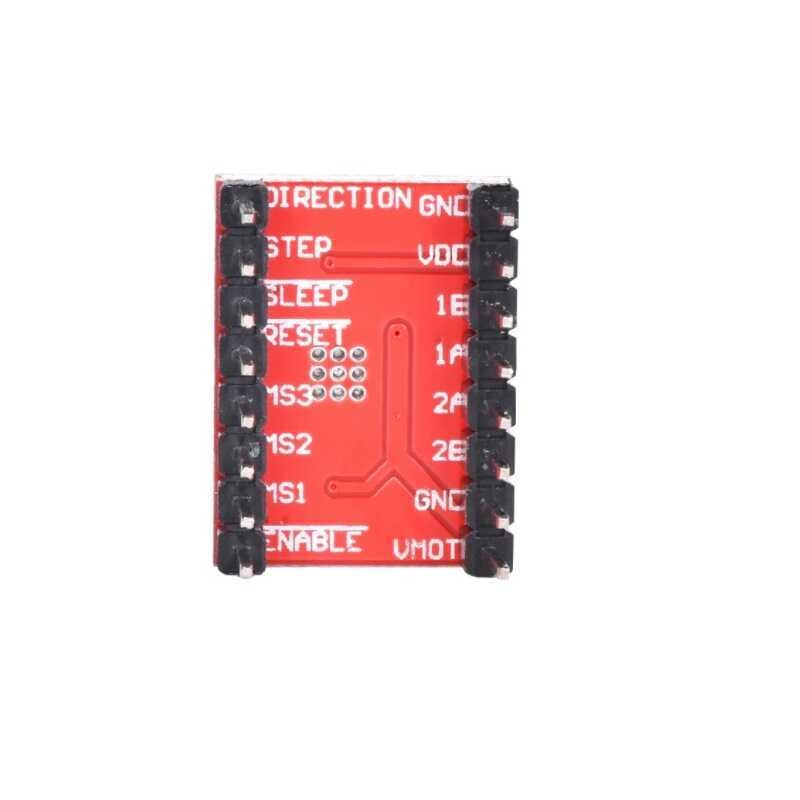

Bu sürücü, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir. DIR (Yön) ve STEP (Adım) pinleri, kullanıcıların motor kontrolünü kolayca sağlamasına olanak tanır. 0.1" pin aralığı, prototipleme süreçlerinde kullanım kolaylığı sunar.

Kompakt ve Kullanıcı Dostu Tasarım

A4988 2A Kırmızı Step Motor Sürücü, küçük boyutlarına rağmen güçlü bir performans sunar. Kompakt tasarımı, sınırlı alan gerektiren projelerde kullanım için idealdir. Kullanıcı dostu yapısı, hem amatör hem de profesyonel kullanıcılar için uygundur.

Uygulama Alanları

A4988 kırmızı step motor sürücü, geniş bir uygulama yelpazesine sahiptir:

• 3D Yazıcılar: Yüksek hassasiyet gerektiren projeler için idealdir.
• CNC Makineleri: Motor kontrolü için hassas ve güvenilir bir çözüm sunar.
• Robotik Projeler: Robot kolları, hareketli mekanizmalar ve otonom sistemlerde kullanılır.
• Kamera Pozisyon Kontrolü: Kameraların hassas bir şekilde hareket ettirilmesini sağlar.
• Eğitim Amaçlı Kullanım: Elektronik ve robotik eğitim projelerinde tercih edilir.

Bu çok yönlü kullanım, cihazı hem amatör hem de profesyonel projeler için vazgeçilmez hale getirir.

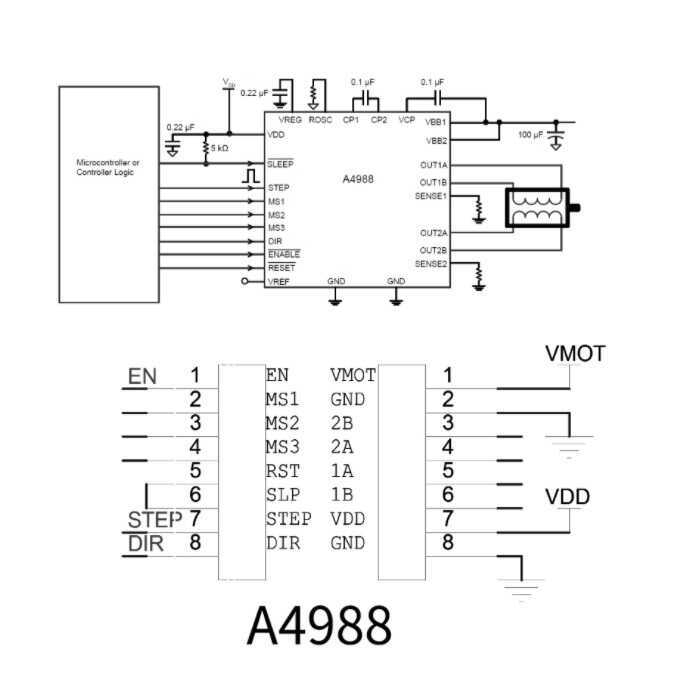

Nasıl Kullanılır?

1. Güç Bağlantısı: Modülü 8-35V DC güç kaynağına bağlayın.
2. Motor Bağlantısı: Bipolar step motorun kablolarını modüle bağlayın.
3. Kontrol Pinleri: Arduino veya mikrodenetleyici üzerinden DIR ve STEP pinlerini bağlayın.
4. Adım Çözünürlüğü Ayarı: MS1, MS2, MS3 pinlerini kullanarak istenilen adım modunu seçin.
5. Akım Ayarı: Potansiyometreyi kullanarak maksimum akımı ayarlayın.
6. Test ve Çalıştırma: Bağlantıları kontrol ettikten sonra motorun çalışmasını test edin.

Bu adımlar, cihazın güvenli ve etkili bir şekilde kullanılmasını sağlar.

Sık Sorulan Sorular

• A4988 hangi motorlarla uyumludur?

  • Bu modül, bipolar step motorlarla uyumludur ve 8-35V DC voltaj aralığında çalışır.

• Adım çözünürlüğü nasıl ayarlanır?

  • Adım çözünürlüğü, MS1, MS2 ve MS3 pinleri kullanılarak kolayca ayarlanabilir.

• Arduino ile kullanım kolay mı?

  • Evet, basit bir adım ve yön kontrol arayüzü sayesinde Arduino ile kolayca kullanılabilir.

• Soğutucu gerekli mi?

  • Yüksek akım uygulamalarında soğutucu, modülün daha stabil çalışmasını sağlar.

• Koruma özellikleri neler?

  • Modülde ters akım, aşırı sıcaklık, düşük voltaj ve kısa devre korumaları bulunmaktadır.

• Motorun hızını nasıl kontrol edebilirim?

  • STEP pini üzerinden PWM sinyalleri kullanılarak motor hızı ayarlanabilir.

• Montajı kolay mı?

  • Kompakt ve kullanıcı dostu tasarımı sayesinde montajı oldukça kolaydır.

• Bu modül enerji tasarrufu sağlar mı?

  • Evet, PWM teknolojisi ve otomatik akım kontrolü enerji tasarrufu sağlar.

• Hangi projelerde kullanabilirim?

  • 3D yazıcılar, CNC makineleri, robotik projeler ve kamera kontrol sistemleri gibi projelerde kullanılabilir.

• Modülün boyutları nedir?

  • Modül kompakt boyutlara sahiptir ve sınırlı alanlarda kullanılabilir.
