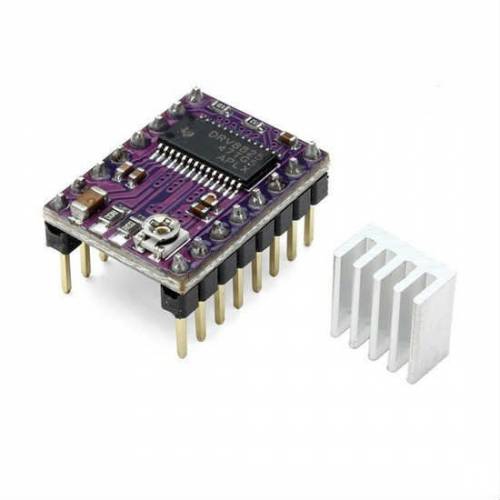

DRV8825 Step Motor Sürücü Devresi

DRV8825 Step motor sürücü entegresinin kullanıldığı bir devredir.

Devre 8-45V ve azami 1,6 ampere kadar bipolar motorları sürebilmektedir. Devre üzerinde motora verilecek maksimum akım kontrolü için trimpot bulunmakta ve tam adım, yarım adım, çeyrek adım, 1/8 adım, 1/16 adım ve 1/32 adım kart üzerindeki 3 pin ile ayarlanabilmektedir. Ayrıca aşırı sıcaklık, kısadevre, düşük voltaj ve çapraz akım korumaları bulunduran devre üzerinde besleme regülatörü bulunduğundan ayrıca besleme gerektirmez. 0,1' (2,54mm) çift taraflı pinler ile gelen devrenin kontrolü Yön ve step pinleri ile Arduino veya mikro işlemcinize kolayca uygulanabilir.

Özellikleri

• Motor besleme Voltajı: 8,2-45V
• Motor besleme akımı (soğutmasız):
• Kontrol voltajı: '0'-0 - '1'-2,5-5V
• Boyutlar: 20,32mm X  15,24mm
• Pin Aralığı: 2,54mm (0,1')
• PCB Tipi: 4 Katlı

Step Motor Sürücü Kart DRV8825

Step Motor Sürücü Kart DRV8825, bipolar step motorların hassas kontrolünü sağlamak için tasarlanmıştır. 8-45V besleme voltajı ve 1.6A akım kapasitesi, bu sürücü kartını çok çeşitli uygulamalarda ideal bir seçim haline getirir.

DRV8825'in Genel Özellikleri

Step Motor Sürücü Kart DRV8825, yüksek performans ve güvenilirlik sağlayan aşağıdaki özelliklere sahiptir:

• Besleme Voltajı: 8.2-45V
• Akım Kapasitesi: Maksimum 1.6A (soğutmasız)
• Adım Modları: Tam adım, yarım adım, çeyrek adım, 1/8, 1/16 ve 1/32 adım seçenekleri
• Boyutlar: 20.32mm x 15.24mm
• Pin Aralığı: 2.54mm (0.1')

Bu özellikler, hassas motor kontrolü ve kolay entegrasyon sağlar.

Geniş Voltaj ve Akım Aralığı

DRV8825, 8.2V ila 45V arasında çalışabilen geniş bir voltaj aralığına sahiptir. Bu, farklı motor tiplerini destekleyebilmesini sağlar. 1.6A akım kapasitesi, çeşitli yükler altında stabil performans sunar.

Adım Çözünürlük Seçenekleri

Bu sürücü, tam adımdan 1/32 adıma kadar farklı çözünürlük modlarına sahiptir. Adım modları, motorun hareketini daha hassas bir şekilde kontrol etmenize olanak tanır. Özellikle hassas pozisyonlama gerektiren uygulamalarda bu özellik büyük avantaj sağlar.

Aşırı Isı ve Kısa Devre Koruması

DRV8825, aşırı sıcaklık, kısa devre ve düşük voltaj koruma özellikleri ile donatılmıştır. Bu koruma mekanizmaları, sürücünün ve bağlı motorların güvenliğini sağlar. Çapraz akım koruması, motorun yanlış bağlantılardan etkilenmesini engeller.

Entegre Besleme Regülatörü

Kart üzerinde bulunan besleme regülatörü, ek bir güç kaynağına gerek kalmadan sürücüyü çalıştırmanızı sağlar. Bu, devre tasarımını sadeleştirir ve kullanım kolaylığı sağlar.

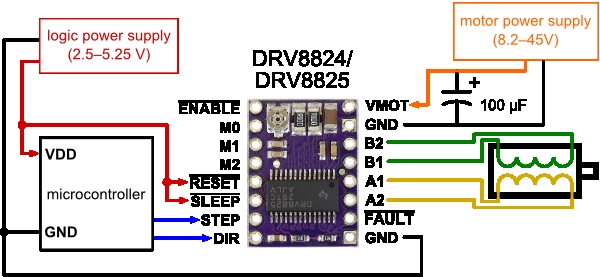

Arduino ve Mikroişlemci Uyumu

Step Motor Sürücü Kart DRV8825, Arduino ve diğer mikroişlemcilerle kolayca uyum sağlar. Step ve yön pinleri, hızlı ve basit bir şekilde kontrol imkanı sunar. 0.1' (2.54mm) pin aralığı, prototip projeler için idealdir.

Hassas Akım Kontrolü

Maksimum akımı ayarlamak için kullanılan trimpot, motorun doğru bir şekilde çalışmasını sağlar. PWM sinyalleri, hassas hız kontrolü ve verimli enerji kullanımı için idealdir.

Farklı Uygulama Alanları

DRV8825 Step Motor Sürücü Kartı, çeşitli projelerde kullanılabilir:

• 3D Yazıcılar: Hassas hareket kontrolü.
• CNC Makineleri: Karmaşık kesim ve gravür işlemleri.
• Otomasyon Sistemleri: Endüstriyel robotlar ve taşıma sistemleri.
• Robotik Projeler: Hareketli parçaların kontrolü.

Bu esneklik, DRV8825'i hem hobi projelerinde hem de profesyonel uygulamalarda vazgeçilmez kılar.

Avantajları

• Yüksek Performans: 1.6A akım kapasitesi ve 45V voltaj desteği.
• Güvenlik Özellikleri: Aşırı ısınma, kısa devre ve düşük voltaj koruması.
• Hassas Kontrol: Çoklu adım modları ve PWM sinyal desteği.
• Kolay Entegrasyon: Arduino ve mikroişlemcilerle uyumluluk.

Bu avantajlar, projelerinizi daha verimli ve güvenilir bir şekilde hayata geçirmenizi sağlar.

Kurulum ve Kullanım

• Bağlantı Yapımı: Motorunuzu ve güç kaynağınızı kolayca bağlayabilirsiniz.
• Trimpot Ayarı: Akımı ayarlayarak motorunuzu en verimli şekilde çalıştırabilirsiniz.
• Pin Kullanımı: Step ve yön pinleri üzerinden kontrol sağlanır.

Kolay kurulum ve kullanım, DRV8825'i her seviyeden kullanıcı için uygun hale getirir.

Sık Sorulan Sorular

• Hangi voltaj aralığında çalışır?

  • DRV8825, 8.2V ile 45V arasındaki voltajlarla çalışabilir.

• Maksimum akım kapasitesi nedir?

  • Soğutmasız olarak 1.6A, maksimum olarak ise 2.2A akım kapasitesine sahiptir.

• Hangi motorlarla uyumludur?

  • Bipolar step motorlarla uyumludur ve çeşitli uygulamalarda kullanılabilir.

• Adım çözünürlüğü seçenekleri nelerdir?

  • Tam adım, yarım adım, çeyrek adım, 1/8, 1/16 ve 1/32 adım modları desteklenir.

• Arduino ile nasıl kullanılır?

  • Step ve yön pinlerini Arduino'nuzun dijital pinlerine bağlayarak motorunuzu kolayca kontrol edebilirsiniz.

• Kısa devre koruması var mı?

  • Evet, kısa devre ve aşırı akım koruması bulunmaktadır.

• Hangi projelerde kullanılabilir?

  • 3D yazıcılar, CNC makineleri, otomasyon sistemleri ve robotik projelerde kullanılabilir.

• Ek bir güç kaynağına ihtiyaç var mı?

  • Hayır, kart üzerindeki entegre besleme regülatörü sayesinde ek güç kaynağı gerekmez.

• Motor hızını nasıl ayarlayabilirim?

  • PWM sinyalleri ve trimpot ile motor hızını kolayca ayarlayabilirsiniz.

• Soğutucu eklemek gerekli mi?

  • Yüksek akımlarda soğutucu eklemek performansı artırabilir.
